Le diviseur de débit à tiroir : questions/réponses corrigées

Diviseur de débit à tiroir en bref : il sépare un débit d’entrée en deux débits égaux ou inégaux (70/30 par exemple) et peut aussi les réunir. Cette fiche vous fait vérifier son choix de calibre et sa précision de division.

Pour aller plus loin :

Questions

Le diviseur de débit peut-il réunir les débits ?

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Le diviseur de débit peut-il diviser n’importe quel débit d’entrée ?

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------





Retrouver le cours ici

Fonctionnement du diviseur de débit à tiroir

Vous souhaitez approfondir vos connaissances, diagnostiquer efficacement vos installations ou former vos équipes directement sur site ?



Formation hydraulique sur site



Demander un devis pour former vos équipes



Accéder à nos livrets techniques

Lors du réglage ou du diagnostic d’un circuit hydraulique, l’utilisation d’un manomètre permet de contrôler précisément les pressions du système.

Réponses

Le diviseur de débit peut-il réunir les débits ?

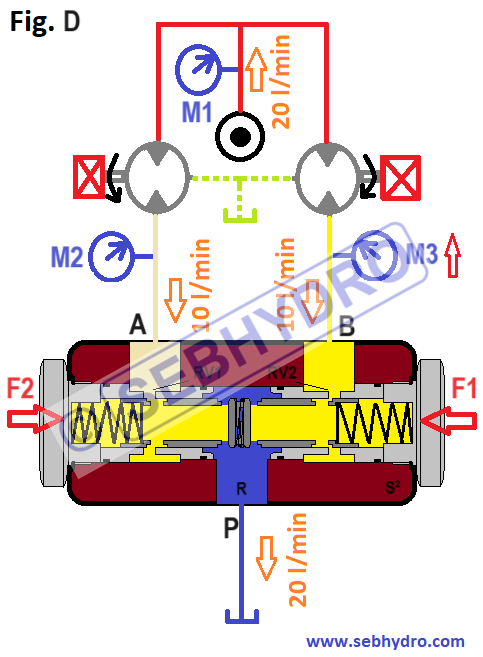

Oui, les diviseurs de débit permettent de séparer le débit d’entrée en 2 débits égaux ou en 2 débits inégaux (70/30 par exemple). Ils sont réversibles, c’est-à-dire qu’ils peuvent réunir 2 débits d’entrées en 1 seul débit de sortie.
Le diviseur de débit peut il diviser n’importe quel débit d’entrée ?

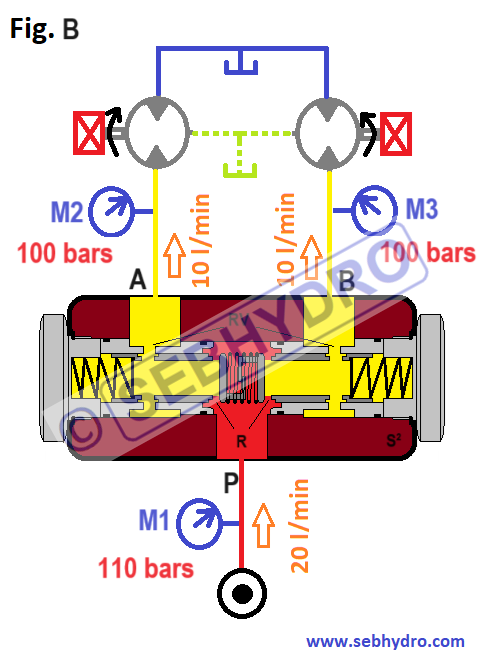

Non, le diviseur de débit n’est pas réglable. Il faut porter une attention particulière au choix du calibre. Par exemple, pour un débit d’entrée de 20 l/min, il conviendra d’utiliser un calibre 22 (Documentation Rexroth). La différence de pression sera de 10 bars aux bornes du diviseur. (P/A ou P/B)
La précision de la division du débit est d’environ 5 à 10 %, mais se dégrade avec des débits trop faibles par rapport au calibre choisi. Plus le débit d’entrée sera proche du débit nominal maximum, plus la précision de la division sera grande.

Foire aux questions : Foire aux questions : diviseur de débit à tiroir

Le diviseur de débit peut-il réunir les débits ?

Oui, les diviseurs de débit permettent de séparer le débit d’entrée en 2 débits égaux ou en 2 débits inégaux (70/30 par exemple). Ils sont réversibles : ils peuvent réunir 2 débits d’entrée en 1 seul débit de sortie.

Le diviseur de débit peut-il diviser n’importe quel débit d’entrée ?

Non, le diviseur de débit n’est pas réglable. Il faut choisir le bon calibre : pour 20 l/min d’entrée, un calibre 22 (documentation Rexroth) convient, avec 10 bars de différence de pression aux bornes du diviseur. La précision de division est d’environ 5 à 10 %, et elle est meilleure quand le débit d’entrée est proche du débit nominal maximum.

Où voir le fonctionnement détaillé du diviseur de débit à tiroir ?

Dans le cours et dans la vidéo de fonctionnement. Des formations hydrauliques sur site sont également proposées.

Le livret complet : 305 questions/réponses

Le livret « L'hydraulique expliquée en 305 questions » regroupe des fiches questions/réponses corrigées en hydraulique : pompes, distributeurs, limiteurs, régulation, dépannage. Idéal pour réviser ou préparer une formation.

Découvrir le livret 305 questions/réponses

Supports terrain utilisés en formation hydraulique

Ces supports sont les mêmes que ceux utilisés lors de nos formations sur site, avec une approche orientée compréhension, réglage et diagnostic réel.

Ils permettent aux techniciens de retrouver rapidement les informations essentielles lors des interventions.
