Fiche N° 53

Exercice corrigé

La pompe à palettes

Formation hydraulique

1- De quel type de pompe s’agit-il ?

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

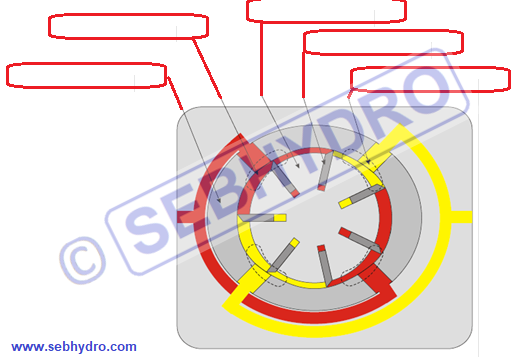

Donnez les noms des pièces de la pompe ci-dessus ?

7- La pompe est-elle une pompe cylindrée fixe ou variable ?

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

8- Jusqu’à quelle pression peut monter ce type de pompe ?

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

9- Ce type de pompe peut-elle exister à cylindrée variable ?

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

10- En interne la pompe aspire et refoule 2 fois en 1 tour. Expliquez pourquoi ?

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

11- Citez les avantages d’utiliser ce type de pompe dans les installations hydrauliques.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

12- Citez les inconvénients d’utiliser ce type de pompe dans les installations hydrauliques.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



Corrigé exercice

1- Pompe à palettes.

2- Corps de pompe.

3- Rotor porte palettes.

4- Palettes.

5- Cavité interne de refoulement.

6- Cavité interne d’aspiration.

7- Pompe cylindrée fixe.

8- En moyenne : 250 bars pour les pompes à cylindrée fixe et 180 bars pour les pompes à cylindrée variable.

9- Oui.

10- La forme elliptique permet d’avoir 2 orifices de refoulement diamétralement opposés, ce qui permet de créer un équilibre hydrostatique pour réduire la poussée radiale sur le rotor.

11- Silencieuse, tarif intermédiaire entre la pompe à engrenage et piston.

12- Prix plus élevé que la pompe à engrenage, plus sensible à la pollution que la pompe à engrenage, pression limitée à 180 bars pour les pompes à cylindrée variable.
