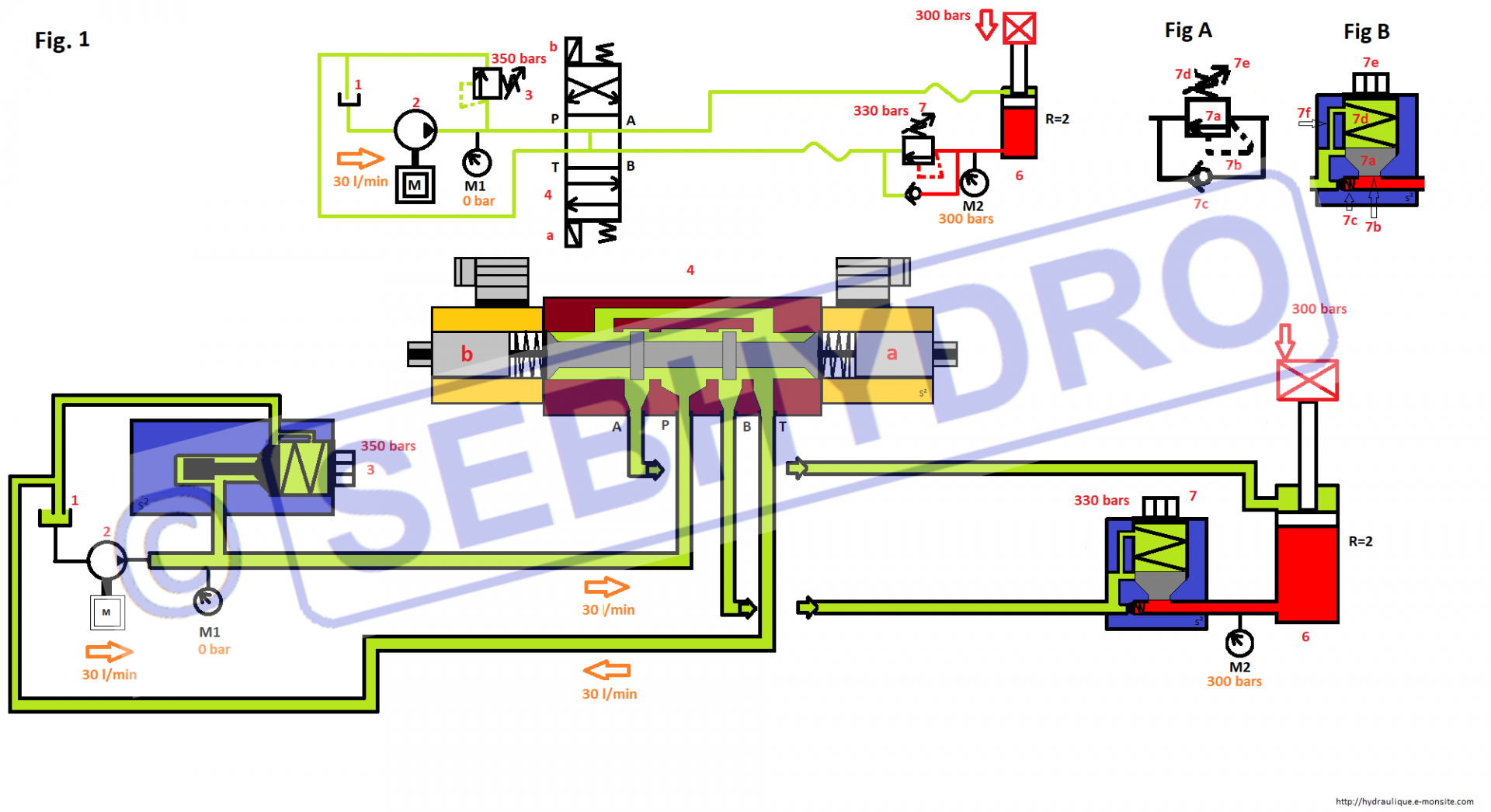

Valve d'équilibrage avec pilotage externe : exercice corrigé

Promotion

Boîtier test pour capteur 3 & 4 fils

Boîtier test pour le controle des capteurs 2 & 3 fils. Capteur avec connecteur 4 broches -...

99,00€ 89,10€ TTC
82,50€ 74,25€ HT

Détails

Promotion

E-learning formation hydraulique

Formation hydraulique E-learning. Vidéo-learning. Concept innovant avec le suivi d'un formateur. ...

620,00€ 496,00€ TTC
516,67€ 413,33€ HT

Détails

Promo

Les systemes electrique industriels page 7

"Les systèmes électriques industriels" (livre + vidéos)

Formation électrique: Explication simple comprise de tous. Retrouver les cours associés...

55,00€ 49,50€ TTC
52,13€ 46,92€ HT

Détails

Promo

"Les systèmes électriques embarqués" Vol 1 (livre + vidéos)

Formation électrique: Explication simple comprise de tous. Retrouver les cours associés...

55,00€ 49,50€ TTC
52,13€ 46,92€ HT

Détails

Formation "Les bases de l'hydraulique" Vol 1 (livre + vidéos)

Véritable formation hydraulique : explications simples, comprises de tous. Véritable...

55,00€ TTC 52,13€ HT

Détails

Questions

Pourquoi installe-t-on une valve d’équilibrage avec un pilotage externe ?

Comment régler une valve d’équilibrage ?

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Retrouver le cours ici

Formation "Les bases de l'hydraulique" Vol 2 (livre + vidéos)

Véritable formation hydraulique : Explication simple, comprise de tous. Formation hydraulique :...

55,00€ TTC 52,13€ HT

Détails

Promotion

Formation hydraulique : les bases Vol 1 & 2

Se former en hydraulique. 40 cours hydrauliques associés à 40 vidéos. Véritable...

110,00€ 99,00€ TTC
104,27€ 93,84€ HT

Détails

"Approfondir ses connaissances en hydraulique" Vol 3 (livre + vidéos)

Véritable formation hydraulique : Explication simple, comprise de tous. Suite logique des 2 autres...

55,00€ TTC 52,13€ HT

Détails

"Régulation des systèmes hydrauliques" Vol 4 (livre + vidéos)

Formation hydraulique: Explication simple comprise de tous. Retrouver les cours associés aux...

55,00€ TTC 52,13€ HT

Détails

Promotion

Boitier test bobine hydraulique DIN EN 175 301-803-A (HIRSCHMANN GDM-séries)

Boitier test bobine hydraulique DIN EN 175 301-803-A (HIRSCHMANN GDM-séries) Boitier test bobine...

99,00€ 89,10€ TTC
82,50€ 74,25€ HT

Détails

Réponses

Pourquoi installe-t-on une valve d’équilibrage avec un pilotage externe ?
La valve d’équilibrage avec un pilotage interne est réservée aux installations fonctionnant avec des charges fixes. Pour les charges variables la valve d’équilibrage avec un pilotage externe permet d’abaisser les pressions d’ouverture de la valve.

Comment régler une valve d’équilibrage ?
1 : Prendre connaissance du schéma hydraulique.
2 : Installer un manomètre en sortie de pompe.
3 : Mettre la machine en marche régime travail.
4 : Identifier la commande montée et descente du vérin.
5 : Positionner la charge maximum que peut soulever le vérin.
6 : Surtarer la valve d’équilibrage (serrer au maximum).
5 : Remonter la charge.
7 : Stopper la machine.
8 : Actionner la descente lorsque la machine est stoppée. (Si c’est impossible, ne pas actionner le distribu-teur de mise sous pression (by-pass) ou détarer le limiteur de pression.)
9 : Desserrer lentement la valve d’équilibrage jusqu’à voir la charge dériver.
10 : Lorsque la charge dérive, resserrer légèrement la valve pour chercher l’équilibre et arrêter la dérive. À cet instant le réglage de la valve est à la valeur de la charge.
11 : Serrer la valve d’¼ tour (correspond à 10% au-dessus de la charge).
12 : Remettre la machine en route.
13 : Remonter la charge.
14 : Actionner la descende et contrôler que le vérin ne descend pas en survitesse.
15 : Pendant la descente de la charge contrôler la pression en sortie de pompe. Une pression constatée en sortie de pompe indique que c’est bien l’huile qui pousse le vérin à descendre et non la charge qui entraîne le vérin. La pression lue dépendra de la charge, du réglage de la valve, de son rapport de pilotage et du rap-port de section du vérin.
