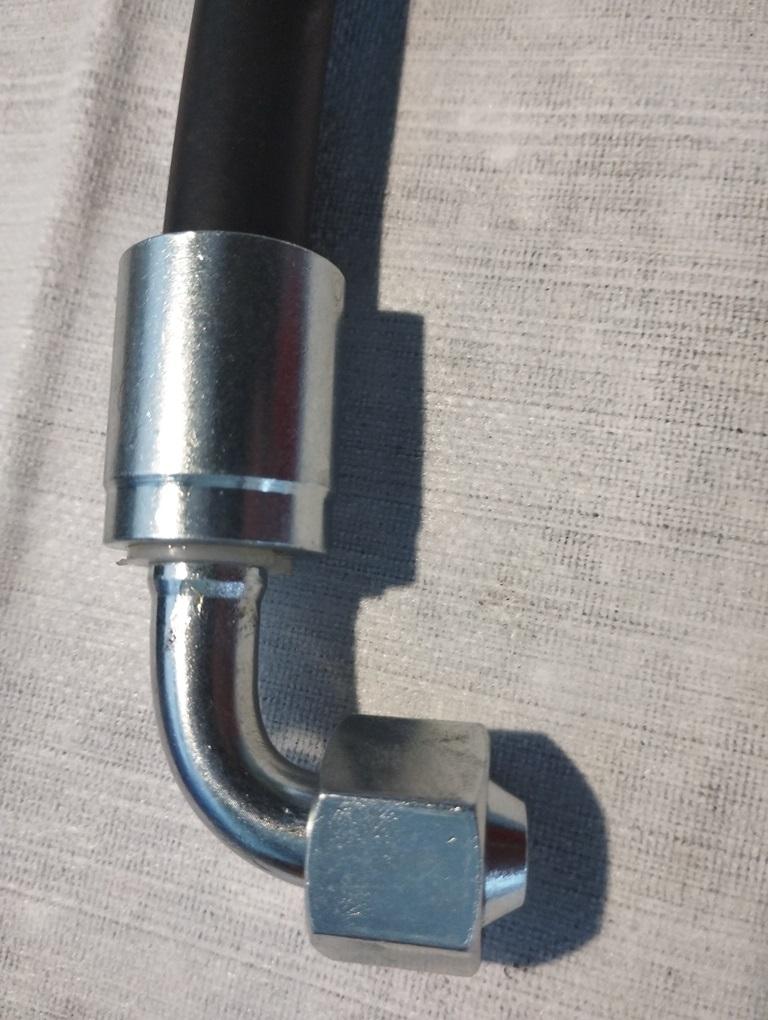

Couple de serrage des raccords hydrauliques

DIN série L

DIN série L
Tube dimension Filetage Serrage Nm
6L M12 * 1.5 23
8L M14 * 1.5 26
10L M16 * 1.5 30
12L M18 * 1.5 41
15L M22 * 1.5 76
18L M26 * 1.5 106
28L M36 * 2.0 116
35L M45 * 2.0 173
42L M52 * 2.0 202



DIN série S

DIN série S
Tube dimension Filetage Serrage Nm
6S M14 * 1.5 26
8S M16 *1.5 30
10S M18 * 1.5 41
12S M20 * 1.5 53
14S M22 *1.5 76
16S M24 *1.5 88
20S M30 * 2.0 116
25S M36 * 2.0 133
30S M42 * 2.0 151
38S M52 * 2.0 202



BSP 60°

BSP 60°
Filetage Serrage Nm
1/8" 20
1/4" 25
3/8" 40
1/2" 60
5/8" 70
3/4" 115
1" 140
1 1/4" 200
1 1/2" 270
2" 350



Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

ORFS

ORFS
Filetage Serrage Nm
9/16" - 18 25
11/16" - 16 35
13/16" - 16 55
1" - 14 80
13/16" - 12 120
17/16" - 12 150
1 11/16" - 12 180
2" - 12 220
2 1/2" - 12 490



JIC

JIC
Tube dimension Filetage Serrage Nm
3/16 7/16" - 20 UNF 20
  1/2" - 20 UNF 25
1/4 9/16" - 20 UNF 40
3/8 3/4" - 16 UNF 60
1/2 7/8" - 14 UNF 70
3/4 1 1/16" - 12 UN 115
1 1 1/16" - 12 UN 140
1 1/4 1 5/8" - 12 UN  200
1 1/2 1 7/8" - 12 UN 270
2 2 1/2" - 12 UN 350
