Fiche N° 58

Les principaux symboles

Traits

Les traits mixtes sur les schémas désignent les sous-ensembles.

Les traits discontinus désignent soit des conduites de pilotage ou de drainage.

Les traits forts désignent les canalisations d’huiles.

Symbolisation manomètre

Manomètre.

Symbolisation debitmètre

Débitmètre.

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

Symbolisation connexions

Connexions, prises de pression.

Symbolisation moteur électrique

Moteur électrique.

Symbolisation moteur thermique

Moteur thermique.

Symbolisation pompe cylindrée fixe
Symbolisation pompe cylindrée variable

Pompe cylindrée variable. Drainage externe.

Symbole simplifié.

Symbolisation pompe circuit fermé hydraulique

Pompe double sens de flux utilisée en circuit fermé.

Symbole simplifié.

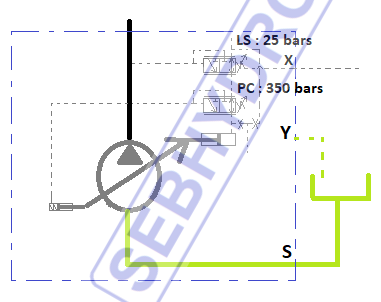

Symbolisation pompe load sensing hydraulique

Pompe cylindrée variable, régulation LS. (Load sensing).

Symbole détaillé.

Symbolisation moteur hydraulique 1 sens de flux

Moteur 1 sens de rotation. Drainage interne.

Symbolisation moteur hydraulique 2 sens de flux drainage externe

Moteur 2 sens de rotation.  Drainage interne.

Symbolisation moteur hydraulique 2 sens de flux drainage externe

Moteur 2 sens de rotation. Drainage externe.

Symbolisation moteur hydrauliqe 2 sens de flux drainage externe cylindree variable 1

Moteur 2 sens de rotation à cylindrée variable. Drainage interne.

Symbole simplifié.

Symbolisation limiteur de pression à action directe
Symbolisation limiteur de pression à action pilotée drainage interne

Limiteur de pression à action pilotée. Drainage interne.

Symbole simplifié.

Symbolisation limiteur de pression à action pilotée : symbole detaillé

Limiteur de pression à action pilotée. Drainage interne.

Symbole détaillé.

Symbolisation valve de séquence à action directe hydraulique

Valve de séquence à action directe avec clapet anti-retour. Drainage externe. Pilotage interne.

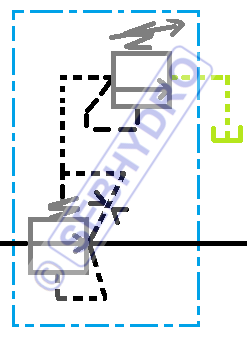

Symbolisation valve de sequence à action pilotée

Valve de séquence à action pilotée avec clapet anti retour. Drainage externe. Pilotage interne.

Symbole simplifié.

Symbolisation valve de séquence pilotage externe hydraulique

Valve de séquence à action directe avec clapet anti retour. Drainage externe. Pilotage externe.

Symbolisation réducteur de pression à action directe hydraulique
Symbolisation réducteur de pression à action pilotée

Réduction de pression à action pilotée. Drainage externe.

Symbole simplifié.

Symbolisation réduction de pression à action pilotée symbole detaillé

Réduction de pression à action pilotée. Drainage externe.

Symbole détaillé.

Symbolisation clapet anti retour hydraulique

Clapet anti-retour

Symbolisation clapet sélecteur de circuit hydraulique

Clapet sélecteur de circuit.

Symbolisation clapet logique

Clapet logique (fonction clapet anti-retour)

Symbolisation clapet piloté hydraulique

Clapet piloté.

Drainage interne

Symbolisation vanne ouverte

Vanne ouverte.

Symbolisation vanne fermée hydraulique

Vanne fermée.

Symbolisation clapet parachute hydraulique
Symbolisation clapet anti rupture de flexible 1

Clapet parachute.

Symbolisation limiteur de debit bidirectionnel 1

Limiteur de débit bidirectionnel.

Symbolisation limiteur de débit bidirectionnel réglable

Limiteur de débit bidirectionnel réglable.

Symbolisation limiteur de débit unidirectionnel réglable
Symbolisation regulateur de débit 2 voies

Régulateur de débit 2 voies. Symbole simplifié.

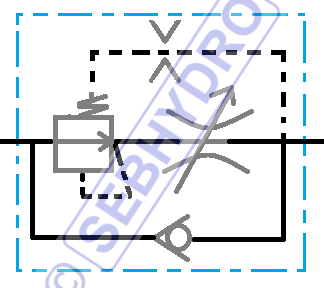

Symbolisation régulateur de débit 2 voies symbole detaillé

Régulateur de débit 2 voies. Symbole détaillé.

Symbolisation régulateur de débit 3 voies

Régulateur de débit 3 voies. Symbole simplifié.

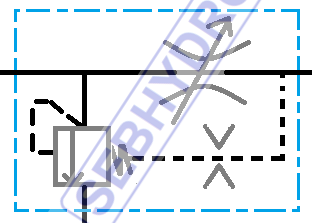

Symbolisation régulateur de débit 3 voies symbole detaillé

Régulateur de débit 3 voies. Symbole détaillé.

Symbolisation distributeur centre fermé

Distributeur 4/3 Tout Ou Rien, commande électrique, centre fermé.

Symbolisation distributeur centre tandem 1

Distributeur 4/3 Tout Ou Rien, commande électrique, centre tandem (ouvert de P vers A).


Symbolisation distributeur centre ouvert

Distributeur 4/3 Tout Ou Rien, commande électrique, centre en H.

Symbolisation distributeur centre Y

Distributeur 4/3 Tout Ou Rien, commande électrique, centre en Y.

Symbolisation distributeur 2 positions hydraulique

 Distributeur 4/2 Tout Ou Rien, commande électrique.

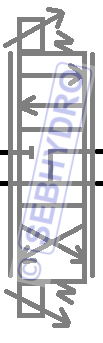

Symbolisation distributeur proportionnel hydraulique

Distributeur 4/3 proportionnel, commande électrique, centre en Y.

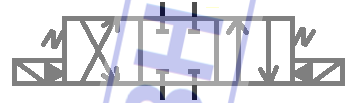

Symbolisation distributeur à action pilotée

Distributeur 4/3 Tout Ou Rien à action pilotée, commande électrique, centre fermé.

Symbole simplifié.

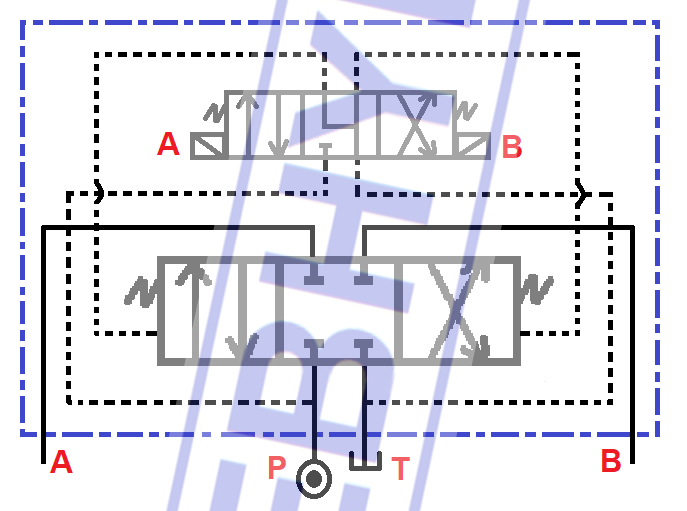

Symbolisation distributeur à action pilotée symbole detaillé

Distributeur 4/3 Tout Ou Rien à action pilotée, commande électrique, centre fermé.

Symbole détaillé.

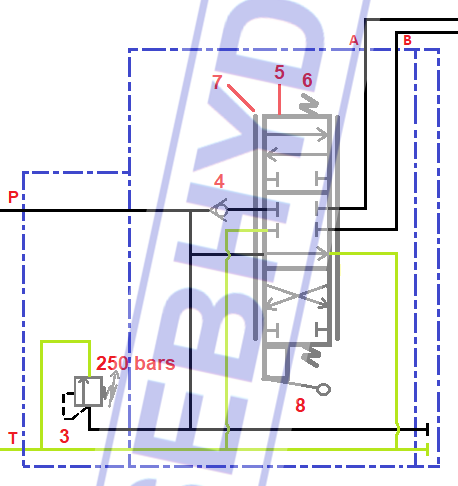

Symbolisation distributeur proportionnel 6 orifices 3 positions hydraulique

Distributeur proportionnel 6/3 à commande manuelle. Limiteur de pression intégré dans la plaque d’entrée.

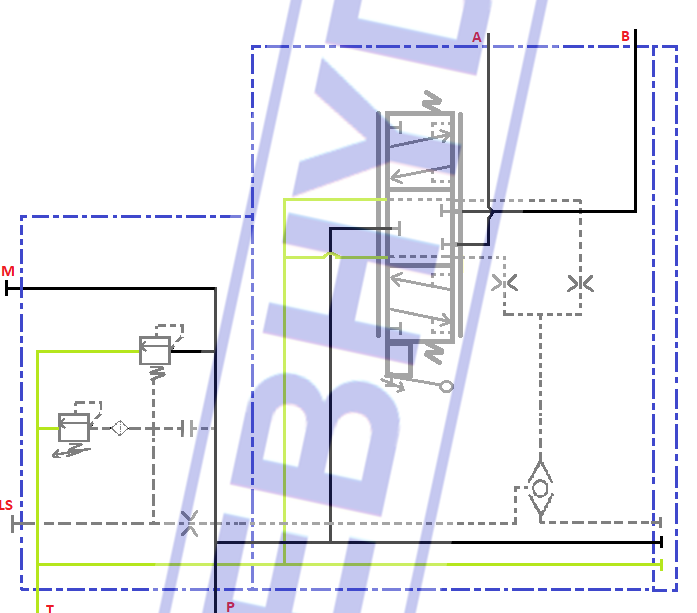

Symbolisation distributeur load sensing hydraulique

Distributeur proportionnel 4/3 Load Sensing à commande manuelle. Limiteur de pression intégré dans la plaque d’entrée.

Symbolisation verin double effets hydraulique
Symbolisation vérin double effets avec amortissement fin de course

Vérin double effets, simple tige avec amortisseur fin de course réglable.

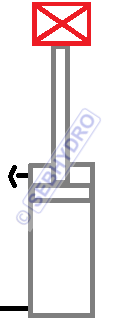

Symbolisation vérin simple effet

Vérin simple effet.

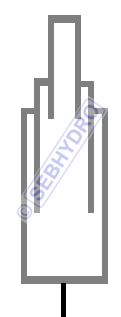

Symbolisation vérin télescopique hydraulique

Vérin télescopique simple effet.

Symbolisation vérin rotatif

Vérin rotatif.

Symbolisation accumulateur hydraulique
Symbolisation filtre

Filtre avec clapet by-pass.

Symbolisation échangeur

Echangeur Air/huile avec clapet de by-pass.

Symbolisation réchauffeur

Réchauffeur avec clapet de by-pass

Reconnaître les symboles sur un schéma hydraulique
