1 - Rôle

Le rôle du limiteur de pression principale est de protéger la pompe des surpressions.

La pompe génère un débit qu’il faut en permanence aiguiller :

vers les récepteurs,
vers le réservoir à l’aide d’un distributeur,
vers le réservoir à l’aide d’un limiteur de pression.

2 - Composition

Il existe deux types de limiteur de pression :

Action directe.
Action pilotée (sera étudiée lors d’une autre fiche).

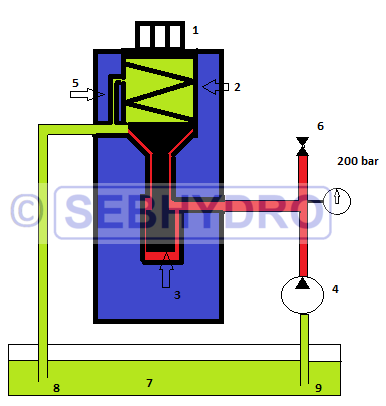

Le limiteur de pression à action directe est composé d’un ressort (rep 2), réglable par la vis (rep 1). Le clapet conique (rep 3) repose sur son siège, il est composé d’un poussoir servant à la fois de guide et d’amortissement à la fermeture du clapet. Le canal (rep 5) assure drainage interne du ressort.

Promotion

Boitier test bobine hydraulique DIN EN 175 301-803-A (HIRSCHMANN GDM-séries)

Boitier test bobine hydraulique DIN EN 175 301-803-A (HIRSCHMANN GDM-séries) Boitier test bobine...

99,00€ 89,10€ TTC
82,50€ 74,25€ HT

Détails

TTC HT

3 - Fonctionnement (phase sortie vérin)

Formation "Les bases de l'hydraulique" Vol 2 version Ebook USB

Formation hydraulique : Explication simple, comprise de tous.Formation hydraulique : Explication...

55,00€ TTC 52,13€ HT

Détails

Le symbole figure B est représentatif de la mécanique figure A.

La pompe cylindrée fixe (rep 4) entrainée par le moteur thermique (rep 10) fournit un débit de 30l/min au ralenti et de 60 l/min au régime travail.

La dureté du ressort de tarage du limiteur de pression (rep 2) est réglée à 200 bars.

L’huile issue de la pompe déplacera le piston (rep 12) du vérin (rep 11).

La pression nécessaire pour déplacer le vérin est de 100 bars constatés sur le manomètre (rep 13).

La pression s’établit sur le clapet (rep 3), mais l’effort mécanique du ressort de tarage (rep 2) est supérieur à celui de la pression exercée sur la surface du poussoir (rep 3).

Le limiteur de pression reste fermé et tout le débit de la pompe(rep 4) est orienté vers le vérin (rep 12)

Promo

"Les systèmes électriques embarqués" Vol 1 (livre + vidéos)

Formation électrique: Explication simple comprise de tous. Retrouver les cours associés...

55,00€ 49,50€ TTC
52,13€ 46,92€ HT

Détails

4 - Fonctionnement (phase vérin en butée)

Formation "Les bases de l'hydraulique" Vol 2 (livre + vidéos)

Véritable formation hydraulique : Explication simple, comprise de tous. Formation hydraulique :...

55,00€ TTC 52,13€ HT

Détails

Le symbole figure D est représenté en action pour effectuer le comparatif avec la figure C.

Le vérin (rep 12) est en butée mécanique et la pompe (rep 4) est entrainée par le moteur (rep 10) au régime travail.

L’huile instantanément se cumule dans le vérin (rep 12) et la pression monte dans le circuit.

La pression exercée sur le poussoir du clapet (rep 3) atteint la valeur du ressort (rep 2).

Le débit déplace le clapet (rep 3) et retourne au réservoir (rep 7).

Il est à noter que l’on observe une grande différence de pression (?P ) aux bornes du limiteur de pression, ce qui engendre un échauffement rapide de l’huile (laminage).

5 - Réglage limiteur de pression avec pompe cylindrée fixe

Détarer le limiteur de pression.
Mettre la pompe en marche, moteur régime travail (maxi).
Actionner un distributeur afin de mettre un vérin en butée.
Serrer le limiteur de pression en contrôlant le réglage sur le manomètre installé en sortie de pompe. Si le vérin se met en mouvement, arrêter le réglage et attendre la mise en butée.

A noter : Il est impératif de faire le réglage du limiteur de pression moteur plein régime pour que la pompe fournisse le débit maximum de l’installation.

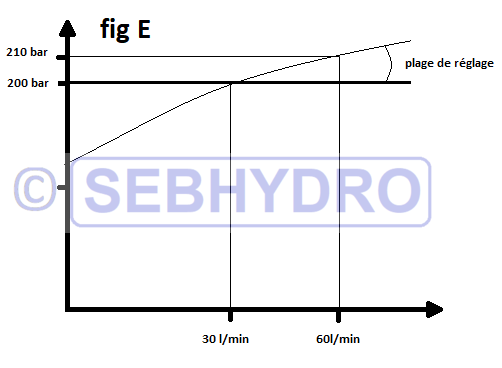

Les valves de pression ont des plages de réglage. La pression d’ouverture varie en fonction du débit qui les traverse (figure E). Ces écarts de pression sont dus aux ressorts des clapets et varient en fonction des constructeurs.

Retrouver l'exercice Fiche N°55
