Fonctionnement conjoncteur - disjoncteur

1. Introduction

Le conjoncteur - disjoncteur est une valve de pression. Il est utilisé généralement dans les applications industrielles.

Fonctionnement conjoncteur - disjoncteur

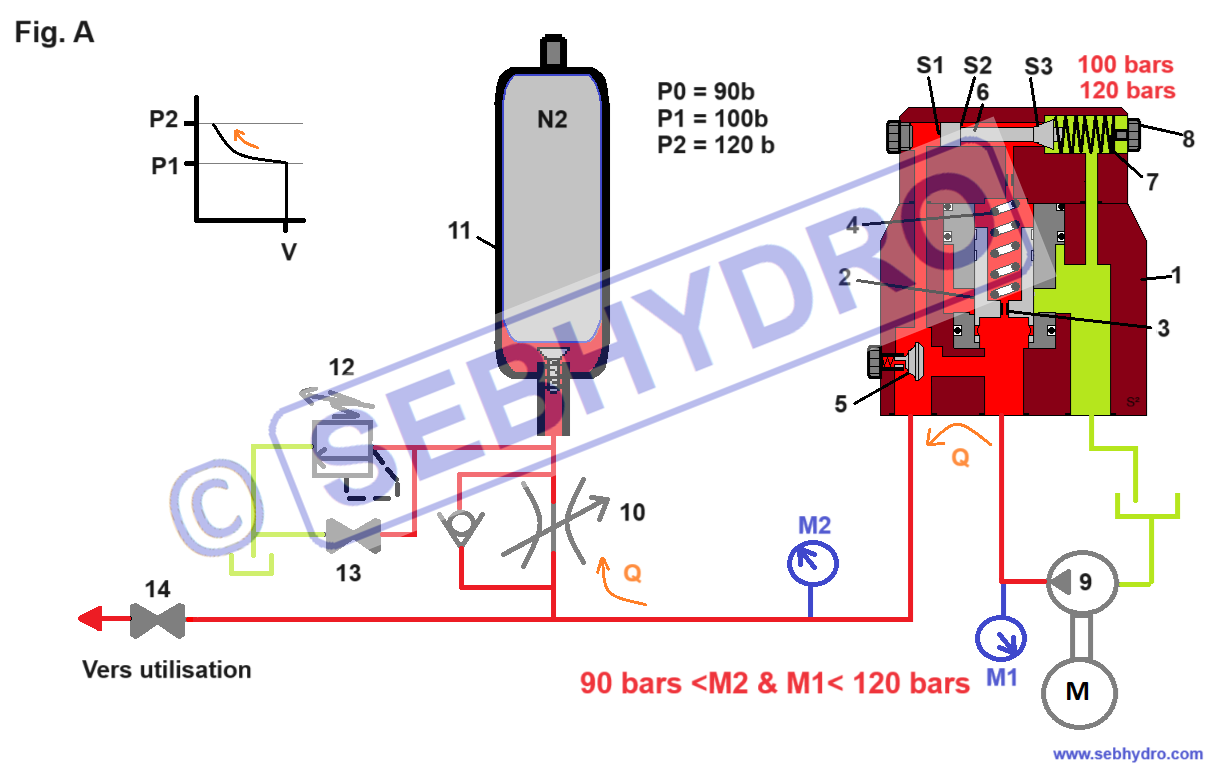

Sur la figure A on retrouve :

Rep 1 : Corps

Rep 8 : Vis de réglage

Rep 2 : Tiroir principal

Rep 9 : Pompe

Rep 3 : Gicleur

Rep 10 : Limiteur de débit unidirectionnel

Rep 4 : Ressort de faible raideur

Rep 11 : Accumulateur à vessie

Rep 5 : Clapet antiretour

Rep 12 : Limiteur de pression secondaire

Rep 6 : Tiroir pilote + clapet

Rep 13 : Vanne

Rep 7 : Ressort de tarage

Rep 14 : Vanne

La vanne rep 13 sert à purger le circuit de l’accumulateur. Le limiteur de pression secondaire rep 12 protège l’accumulateur. Son réglage se situe au-dessus de la valeur de disjonction. La vanne rep 14 symbolise l’utilisation du débit. On peut retrouver à la place un distributeur avec limiteur de débit, un distributeur proportionnel etc…

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

2. Phase de remplissage de l’accumulateur

Sur la figure A, la pression d’azote P0 est de 90 bars.

La vanne rep 14 est fermée, tout le débit de la pompe est orienté vers l’accumulateur en passant par le clapet anti-retour rep 5 et le clapet de by-pass du limiteur de débit rep 10.

Dans cette phase en négligeant les pertes de charge M1 = M2. La pression est comprise entre 90 et 120 bars.

A l’intérieur du conjoncteur – disjoncteur, la pression en M1 est appliquée de chaque côté du tiroir principal rep 2 grâce au gicleur rep 3. Ces surfaces sont égales, le ressort de faible raideur (2 bars) rep 4 assure la position fermée du tiroir principal rep 2 qui empêche l’huile de retourner au réservoir.

La pression M1 est également appliquée sur le tiroir pilote rep 6 sur les surfaces S1, S2, S3.

 S3 - S2 < S1 (environ 15% selon les constructeurs).  Le ressort rep 7 réglé par la vis rep 8 (120 bars) maintient le tiroir pilote en position clapet fermé.

3. Phase transitoire disjonction

Charge accumulateur :conjoncteur - disjoncteur

Sur la figure B, l’accumulateur est chargé, la pression atteint les 120 bars de la phase disjonction (P2). La pression agit sur les surfaces S1, S2, S3. Le tiroir pilote rep 6 se déplace et décomprime la chambre supérieure du tiroir principal rep 2. Il peut se soulever.

4. Phase disjonction

Disjonction conjoncteur hydraulique

Sur la figure C, le tiroir principal est levé. Au même instant le clapet rep 5 s’est fermé. Tout le débit de la pompe retourne au réservoir par le tiroir principal sous une pression résiduelle (perte de charge + ressort rep 4). A cet instant la pompe consomme peu d’énergie. L’accumulateur est chargé et peut alimenter l’utilisation. La décharge de l’accumulateur est maîtrisée par le limiteur de débit rep 10.

5. Phase conjonction

Sur la figure C, lorsque la pression diminue à une valeur d’environ 15% de la disjonction (100 bars dans notre exemple), le tiroir pilote 6 reprend sa place. La pression monte dans la chambre supérieure du tiroir principal rep 2, il se ferme et empêche l’huile issue de la pompe de retourner au réservoir. La phase remplissage de l’accumulateur se répète (figure A).

A noter : Le conjoncteur - disjoncteur a aussi la fonction limiteur de pression principale. Il protège la pompe.



Fonctionnement du conjoncteur - disjoncteur hydraulique
