formation hydraulique

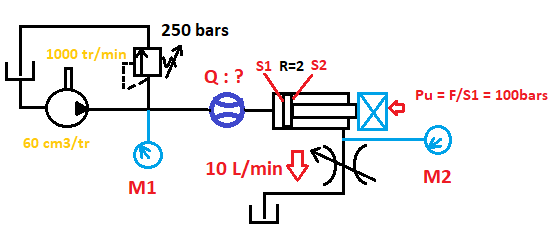

Questionnaire relatif au schéma hydraulique de base

  • Question relative au schéma :Quel est le débit de la pompe ?

    1/ Question relative au schéma :Quel est le débit de la pompe ?

  • Question relative au schéma :Lorsque le vérin sort , quelle est la pression en M1 ?

    2/ Question relative au schéma :Lorsque le vérin sort , quelle est la pression en M1 ?

  • Question relative au schéma :Lorsque le vérin sort, quelle est la pression en M2 ?

    3/ Question relative au schéma :Lorsque le vérin sort, quelle est la pression en M2 ?

  • Question relative au schéma : Lorsque le vérin sort, quel est le débit mesuré par le débitmètre ?

    4/ Question relative au schéma : Lorsque le vérin sort, quel est le débit mesuré par le débitmètre ?

  • Question relative au schéma :Lorsque le vérin est en butée , quelle est la pression en M1 ?

    5/ Question relative au schéma :Lorsque le vérin est en butée , quelle est la pression en M1 ?

  • Question relative au schéma :Lorsque le vérin est en butée , quelle est la pression en M2?

    6/ Question relative au schéma :Lorsque le vérin est en butée , quelle est la pression en M2?

  • Question relative au schéma : Lorsque le vérin est en butée, quel est le débit mesuré par le débitmètre ?

    7/ Question relative au schéma : Lorsque le vérin est en butée, quel est le débit mesuré par le débitmètre ?

  • - Question relative au schéma : Si nous retirons la charge du vérin , quelle est la pression en M2 lorsque le vérin sort ?

    8/ - Question relative au schéma : Si nous retirons la charge du vérin , quelle est la pression en M2 lorsque le vérin sort ?

  • Question relative au schéma :Si la charge du vérin augmente de 100 bars à 150 bars durant son déplacement le vérin conserve sa vitesse de sortie.

    9/ Question relative au schéma :Si la charge du vérin augmente de 100 bars à 150 bars durant son déplacement le vérin conserve sa vitesse de sortie.

  • Question relative au schéma : Si nous augmentons le limiteur de pression, le vérin accélère.

    10/ Question relative au schéma : Si nous augmentons le limiteur de pression, le vérin accélère.
