Les valves de pression secondaires permettent de protéger une partie du circuit hydraulique.

Elles sont de conception normalement fermées, pilotées sur l’entrée et dérivent de l’huile au réservoir.

Placées entre le distributeur et le récepteur, elles limitent la pression dans le vérin ou le moteur protégeant ainsi le récepteur des surpressions provoquées par des chocs ou l’inertie des récepteurs lorsque le distributeur n’est pas actionné.

On constate que les valves antichocs sont réglées au-dessus du limiteur de pression principal (protection de pompe).

Dans l’exemple ci-dessous, le limiteur de pression principal est réglé à 200 bars (protection de pompe) et les valves antichocs sont réglées à 220 bars.

Formation hydraulique webcam

Formation individuelle en direct, flexible adaptée à votre niveau. ...

0,00€ TTC 0,00€ HT

Détails

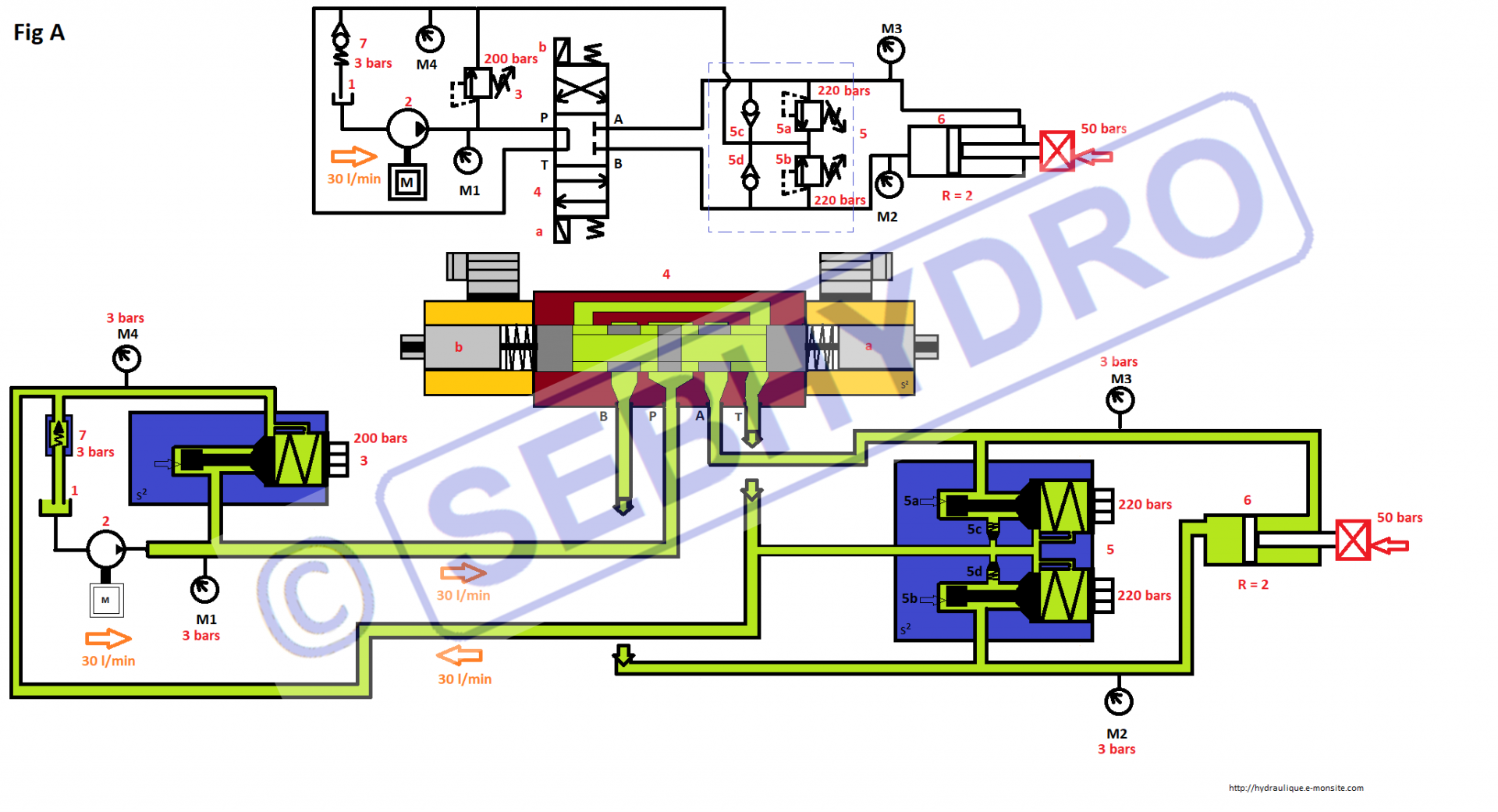

1 - Valves antichocs : circuit stand-by

Formation "Les bases de l'hydraulique" Vol 2 version Ebook USB

Formation hydraulique : Explication simple, comprise de tous.Formation hydraulique : Explication...

55,00€ TTC 52,13€ HT

Détails

Le schéma hydraulique ci-dessus est représentatif de la mécanique.

On retrouve :

Une pompe cylindrée fixe (rep 2) entrainée par un moteur thermique.
Un limiteur de pression principal (rep 3).
Un distributeur 4/3 TOR (Tout Ou Rien) centre tandem (rep 4).
Un bloc antichoc (rep 5).
Un vérin double effets (rep 6).
Un clapet de contre-pression (rep 7).

En stand-by, la pompe entrainée par le moteur thermique au régime travail débite 30l/min. Tout le débit retourne au réservoir en passant par le centre du distributeur qui est ouvert de P vers T.

En retournant au réservoir, le débit trouve sur son passage le clapet anti-retour (rep 7) non réglable qui permet de pressuriser les conduites retours à 3 bars.

Le vérin est stoppé en position par le centre du distributeur (A et B fermés au repos).

En négligeant les pertes de charge (frottement de l’huile dans la tuyauterie) on constate :

M1 : 3 bars.
M2 : 3 bars.
M3 : 3 bars.
M4 : 3 bars.

A noter : la conduite A & B du vérin est sous une pression de 3 bars en stand-by. En effet les clapets (rep 5c & 5d) dont la valeur des ressorts est négligeable se sont ouverts.

Formation "Les bases de l'hydraulique" Vol 1 (livre + vidéos)

Véritable formation hydraulique : explications simples, comprises de tous. Véritable...

55,00€ TTC 52,13€ HT

Détails

2 - Valves antichocs : phase sortie vérin

Promotion

Formation hydraulique : les bases Vol 1 & 2

Se former en hydraulique. 40 cours hydrauliques associés à 40 vidéos. Véritable...

110,00€ 99,00€ TTC
104,27€ 93,84€ HT

Détails

En alimentant la bobine B du distributeur, le tiroir se déplace vers la droite correspondant aux flèches croisées du symbole.

L’huile issue de la pompe (30 l/min) est orientée vers la grande chambre du vérin en passant par le distributeur de P vers B. La pression nécessaire pour le déplacement de la charge s’établie à 50 bars.

Le débit de retour du vérin (15 l/min) retourne au réservoir en passant par le distributeur de A vers T et en poussant le clapet de contre-pression de 3 bars (rep 7).

En négligeant les pertes de charge on constate :

M1 : 50 bars.
M2 : 50 bars.
M3 : 3 bars.
M4 : 3 bars.

A noter : Le débit de retour du vérin est divisé par 2 puisque le rapport de section du vérin est de 2 (différence de surface du piston entre la grande chambre & la petite chambre).

Le limiteur de pression principal réglé à 200 bars reste fermé.

Les valves antichocs réglées à 220 bars restent également fermées puisque la pression dans le circuit est de 50 bars.

Promotion

Boitier test bobine hydraulique DIN EN 175 301-803-A (HIRSCHMANN GDM-séries)

Boitier test bobine hydraulique DIN EN 175 301-803-A (HIRSCHMANN GDM-séries) Boitier test bobine...

99,00€ 89,10€ TTC
82,50€ 74,25€ HT

Détails

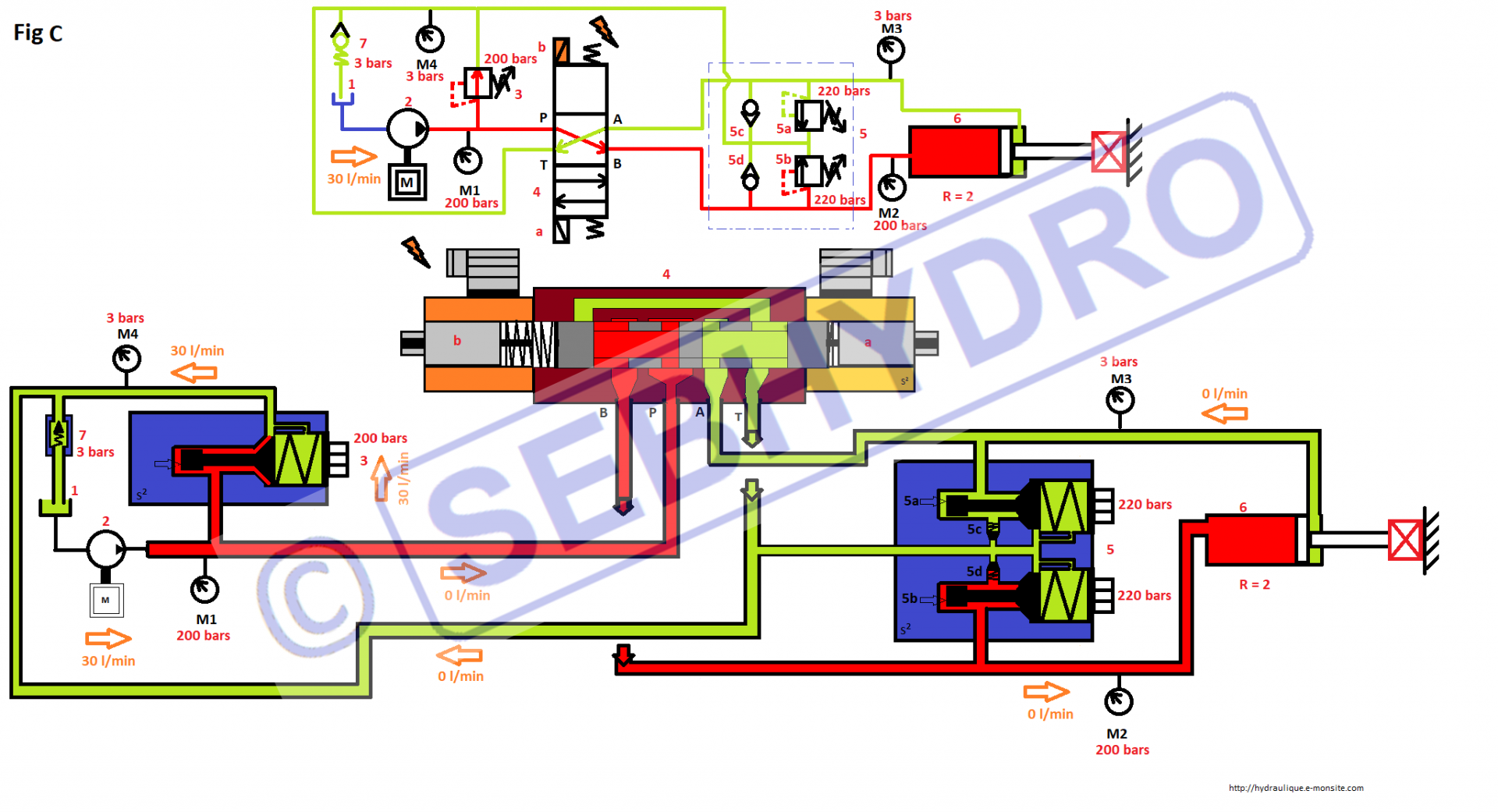

3 - Valves antichocs : phase sortie vérin en butée

Formation "Les bases de l'hydraulique" Vol 2 (livre + vidéos)

Véritable formation hydraulique : Explication simple, comprise de tous. Formation hydraulique :...

55,00€ TTC 52,13€ HT

Détails

Lorsque le vérin arrive en butée, le débit de la pompe se cumule, monte en pression et retourne au réservoir par le limiteur de pression (rep 3) réglé à 200 bars, protégeant ainsi la pompe.

Les conduites retours sont toujours pressurisées à 3 bars par le clapet de contre-pression (rep 7).

En négligeant les pertes de charge on constate :

M1 : 200 bars.
M2 : 200 bars.
M3 : 3 bars.
M4 : 3 bars.

À noter : Dans cette phase, aucun débit ne passe par les valves antichocs, puisque la pression dans le circuit est limitée à 200 bars par la protection de pompe.

Formation "Les bases de l'hydraulique" Vol 1 version Ebook USB

Véritable formation hydraulique : explications simples, comprises de tous. Véritable formation...

55,00€ TTC 52,13€ HT

Détails

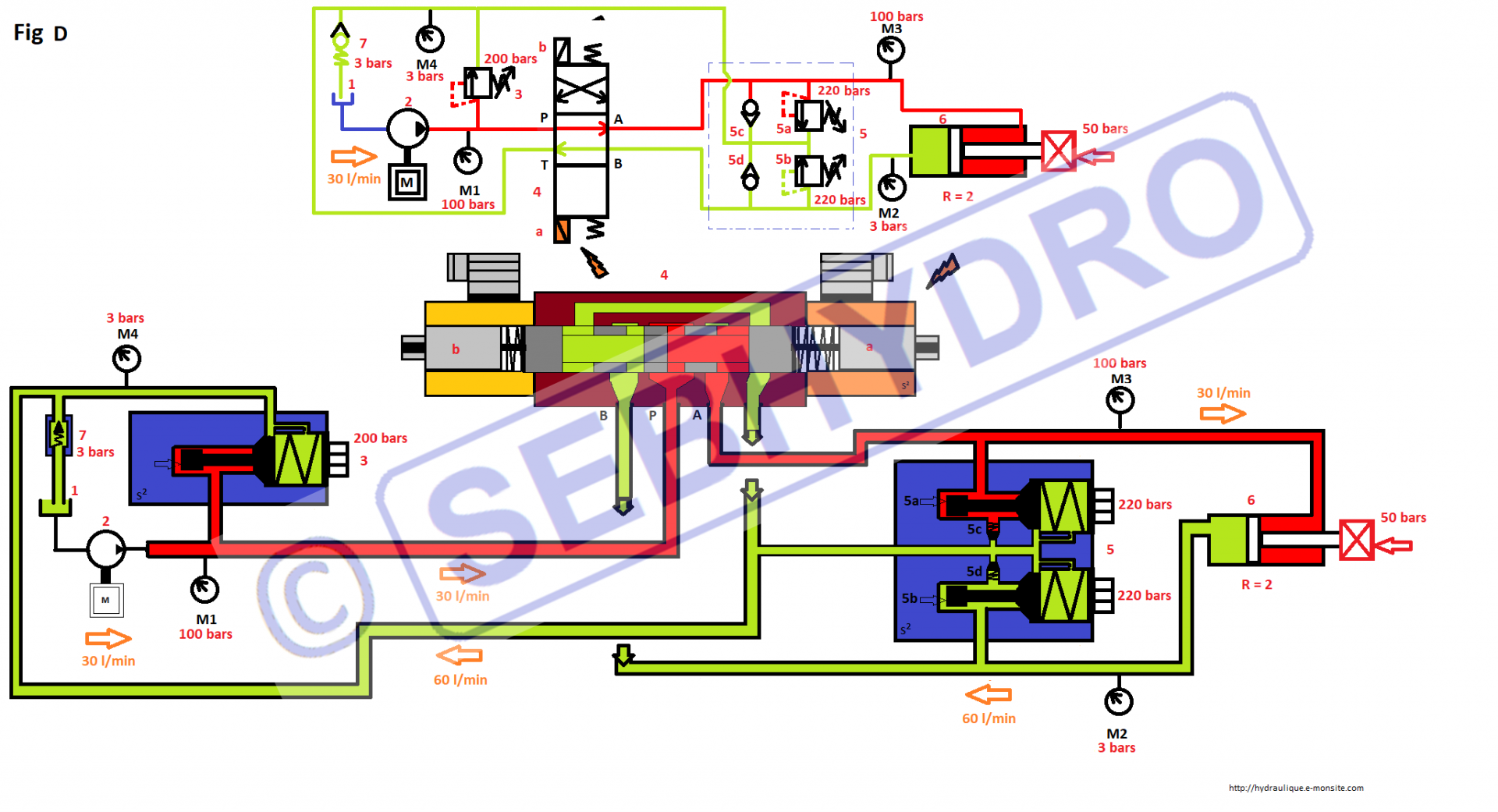

4 - Valves antichocs : phase rentrée vérin

Promotion

Formation hydraulique en vidéo webcam niveau 1

Formation hydraulique de base niveau 1 complète en vidéo webcam en téléchargement Formation...

120,00€ 120,00€ TTC
113,74€ 113,74€ HT

Détails

En alimentant la bobine A du distributeur, le tiroir se déplace vers la gauche correspondant aux flèches droites du symbole.

L’huile issue de la pompe (30 l/min) est orientée vers la petite chambre du vérin en passant par le distributeur de P vers A. La pression nécessaire pour le déplacement de la charge s’établie à 100 bars.

Le débit de retour du vérin (60 l/min) retourne au réservoir en passant par le distributeur de B vers T et en poussant le clapet de contre-pression de 3 bars (rep 7).

En négligeant les pertes de charge on constate :

M1 : 100 bars.
M2 : 3 bars.
M3 : 100 bars.
M4 : 3 bars.

À noter : Le débit de retour du vérin est multiplié par 2 puisque le rapport de section du vérin est de 2 (différence de surface du piston entre la grande chambre & la petite chambre).

À charge identique, il faut 2 fois plus de pression pour faire rentrer le vérin.

Le limiteur de pression principal réglé à 200 bars reste fermé.

Les valves antichocs réglées à 220 bars restent également fermées puisque la pression dans le circuit est de 100 bars.

Hotline expertise hydraulique resoudre vos problemes rapidement 4

Forfait expertise hydraulique

Résoudre vos problèmes hydrauliques rapidement HOTLINE (Réponse rapide) Résoudre...

1 320,00€ TTC 1 100,00€ HT

Détails

5 - Valves antichocs : phase rentrée vérin en butée

Hydraulique proportionnelle : Formation Vol 5

Formation hydraulique comprise des techniciens. Retrouver dans ce livret les cours associés...

55,00€ TTC 52,13€ HT

Détails

Lorsque le vérin arrive en butée, le débit de la pompe se cumule, monte en pression et retourne au réservoir par le limiteur de pression (rep 3) réglé à 200 bars, protégeant ainsi la pompe.

Les conduites retours sont toujours pressurisées à 3 bars par le clapet de contre-pression (rep 7).

En négligeant les pertes de charge on constate :

M1 : 200 bars.
M2 : 3 bars.
M3 : 200 bars.
M4 : 3 bars.

À noter : Dans cette phase, aucun débit ne passe par les valves antichocs, puisque la pression dans le circuit est limitée à 200 bars par la protection de pompe.

Promotion

Boîtier test pour capteur 3 & 4 fils

Boîtier test pour le controle des capteurs 2 & 3 fils. Capteur avec connecteur 4 broches -...

99,00€ 89,10€ TTC
82,50€ 74,25€ HT

6 - Valves antichocs : choc rentrée tige

"Régulation des systèmes hydrauliques" Vol 4 Version Ebook à télécharger

Formation hydraulique: Explication simple comprise de tous. Retrouver les cours associés aux...

55,00€ TTC 52,13€ HT

Détails

Le circuit est en stand-by, le distributeur est au repos, la pompe tourne et débite 30 l/min.

Tout le débit retourne au réservoir en passant par le centre du distributeur qui est ouvert de P vers T.

En retournant au réservoir, le débit trouve sur son passage le clapet anti-retour (rep 7) non réglable qui permet de pressuriser les conduites retours à 3 bars.

Si un effort mécanique, un choc par exemple se produit sur la rentrée de tige du vérin, la pression monte instantanément dans la grande chambre du vérin jusqu’à atteindre la valeur d’ouverture de la valve antichoc (rep 5b). Le vérin débraye et recule pour encaisser le choc. Dans l’exemple, le débit créé par le recul est estimé à 2 l/min.

Les 2 l/min sont évacués par la valve antichoc (rep 5b). À cet instant dans la petite chambre du vérin il manque 1 l/min d’huile qui sera amené par le clapet de réalimentation (rep 5c) évitant ainsi la cavitation du vérin.

Au moment du recul du vérin les débits sont les suivants :

30 l/min sorte de la pompe (rep 2)
2 l/min passe par la valve antichoc (rep 5b)
0 l/min passe par la valve antichoc (rep 5a)
0 l/min passe par le clapet de réalimentation (rep 5d)
1 l/min passe par le clapet de réalimentation (rep 5c)
31 l/min retourne au réservoir (30 l/min de la pompe + 1 l/min excédentaire du recul du vérin.

Au moment du recul du vérin et en négligeant les pertes de charge on constate les pressions suivantes :

M1 : 3 bars.
M2 : 220 bars.
M3 : 3 bars.
M4 : 3 bars.

Promo

Formation électro-hydraulique en 10 Volumes

9 livres pour se former en hydraulique / électrique. Cours associés à des...

550,00€ 467,50€ TTC
521,33€ 443,13€ HT

Détails

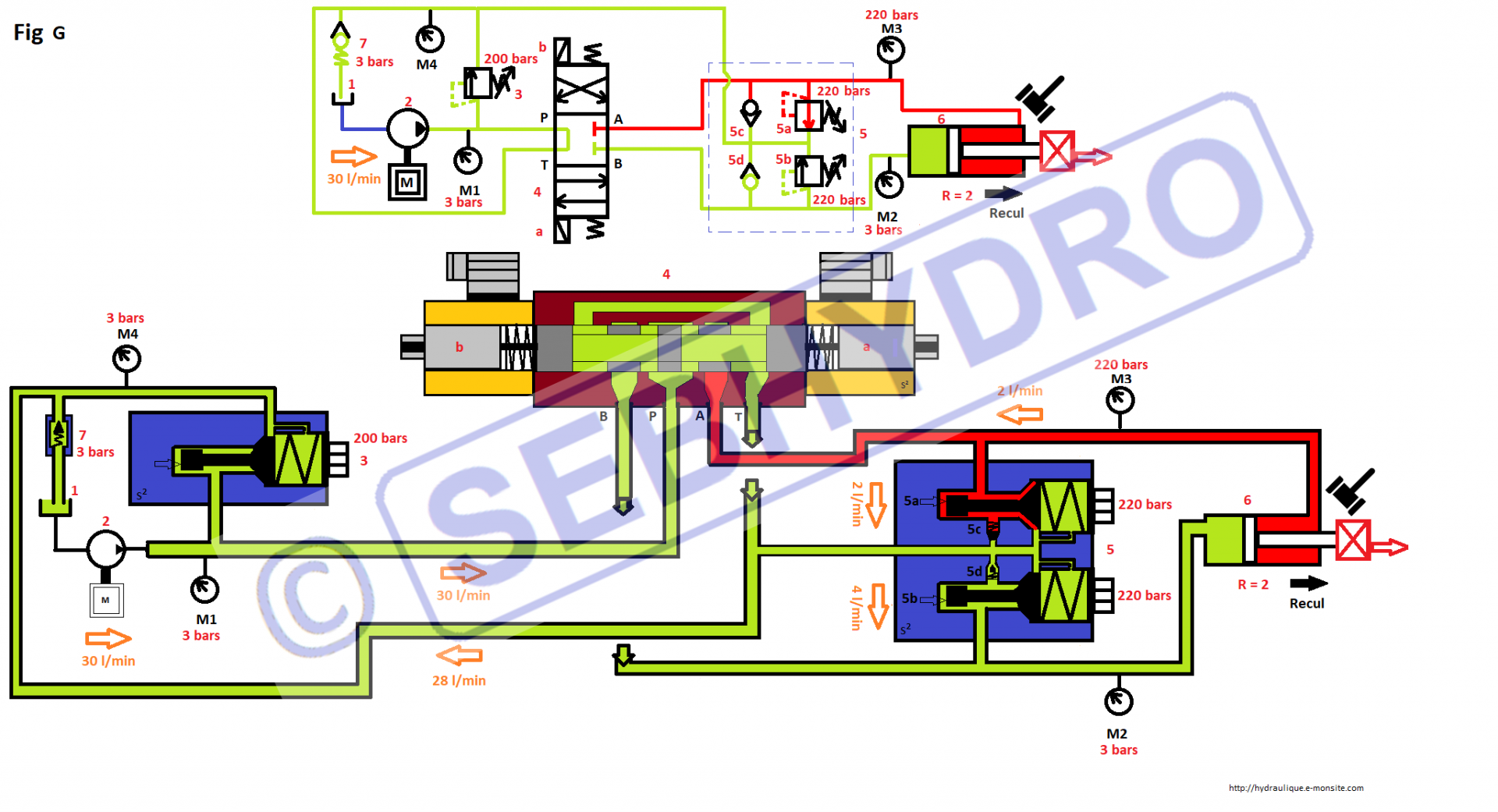

7 - Valves antichocs : choc sortie tige

Formation hydraulique

Formation sur mesure sur site adaptée à votre entreprise avec partie pratique sur vos...

0,00€ TTC 0,00€ HT

Détails

Le circuit est en stand-by, le distributeur est au repos, la pompe tourne et débite 30 l/min.

Tout le débit retourne au réservoir en passant par le centre du distributeur qui est ouvert de P vers T.

En retournant au réservoir, le débit trouve sur son passage le clapet anti-retour (rep 7) non réglable qui permet de pressuriser les conduites retours à 3 bars.

Si un effort mécanique, un choc par exemple se produit sur la sortie de tige du vérin, la pression monte instantanément dans la petite chambre du vérin jusqu’à atteindre la valeur d’ouverture de la valve antichoc (rep 5a). Le vérin débraye et recule pour encaisser le choc. Dans l’exemple, le débit créé par le recul est estimé à 2 l/min.

Les 2 l/min sont évacués par la valve antichoc (rep 5a). À cet instant dans la grande chambre du vérin il manque 4 l/min d’huile qui seront amenés par le clapet de réalimentation (rep 5d) évitant ainsi la cavitation du vérin.

Au moment du recul du vérin les débits sont les suivants :

30 l/min sorte de la pompe (rep 2)
0 l/min passe par la valve antichoc (rep 5b)
2 l/min passe par la valve antichoc (rep 5a)
4 l/min passe par le clapet de réalimentation (rep 5d)
0 l/min passe par le clapet de réalimentation (rep 5c)
28 l/min retourne au réservoir (30 l/min de la pompe
2 l/min pour réalimenter le vérin en complément des 2 l/min du recul.

Au moment du recul du vérin et en négligeant les pertes de charge on constate les pressions suivantes :

M1 : 3 bars.
M2 : 3 bars.
M3 : 220 bars.
M4 : 3 bars.

En conclusion : On constate que les valves antichocs fonctionnent uniquement lorsque le distributeur est au repos. Elles protègent uniquement les récepteurs des surpressions provoquées soit par des chocs ou par l’inertie de la charge lors de l’arrêt du mouvement.

Réglages des valves antichocs : consulter la fiche N° 27
