Il existe 2 types de valves de séquence :

Valves de séquence avec pilotage interne.
Valves de séquence avec pilotage externe.

Les valves de séquence sont montées en série sur le circuit hydraulique. Elles sont normalement fermées, pilotées sur l’entrée ou avec un pilotage externe et drainées externes.

Prenons l’exemple d’un schéma simple avec 2 vérins commandés par un seul distributeur. La vitesse d’un des vérins est ralentie par un limiteur de débit.

Promotion

Boîtier test pour capteur 3 & 4 fils

Boîtier test pour le controle des capteurs 2 & 3 fils. Capteur avec connecteur 4 broches -...

99,00€ 89,10€ TTC
82,50€ 74,25€ HT

Détails

1 - Schéma : stand-by

Promotion

Formation hydraulique en vidéo webcam niveau 1

Formation hydraulique de base niveau 1 complète en vidéo webcam en téléchargement Formation...

120,00€ 120,00€ TTC
113,74€ 113,74€ HT

Détails

Le schéma ci-dessus représente le circuit hydraulique d’une porte de benne.

On retrouve :

Un réservoir hydraulique (rep 1)
Une pompe cylindrée fixe entraînée par un moteur thermique (rep2)
Un limiteur de pression (rep 3)
Un distributeur 4/3 TOR centre ouvert de P vers T (rep 4)
Un vérin de porte : double effets, rapport de section = 2 (rep 6)
Un vérin de verrouillage : double effets, rapport de section = 2 (rep7)
Une valve de séquence pilotée externe (rep 8)
Un limiteur de débit unidirectionnel (rep 9)

Avec un seul distributeur, pour l’ouverture il faudra dans un premier temps déverrouiller la porte, puis ensuite ouvrir la porte de la benne.

Pour la fermeture de la porte, il faudra dans un premier temps fermer la porte, puis ensuite verrouiller la porte.

Cycle ouverture : distributeur flèches droites :

1^er Sortir la tige du vérin (rep 7) : Déverrouillage porte
2^èmeSortir la tige du vérin (rep6) : Ouverture porte

Cycle fermeture : distributeur flèches croisées :

1^er Rentrer la tige du vérin (rep 6) : Fermeture porte
2^èmeRentrer la tige du vérin (rep7) : Verrouillage porte.

La schématique de la valve de séquence (rep 8) est représentative de sa mécanique.

On observe (Fig. A) :

Le clapet (rep 8a) représenté par une flèche.
Le ressort (rep 8b).
La vis de réglage (rep 8c) représentée par une flèche.
Le drainage de la boîte à ressort (rep 8d) représenté par des traits discontinus.
Un clapet de by-pass (rep 8e)
Le pilotage externe (rep 8f) représenté par des traits discontinus.

En stand-by, la pompe entraînée par le moteur thermique au régime travail débite 30 l/min. Le distributeur est au repos et tout le débit de la pompe retourne au réservoir par le centre du distributeur (de P vers T). Les vérins ne bougent pas.

En négligeant les pertes de charge (frottement de l’huile dans la tuyauterie), nous constatons les valeurs suivantes :

M1 : 0 bar	Ligne P : 30 l/min
M2 : 0 bar	Ligne T : 30 l/min
M3 : 0 bar

Formation "Les bases de l'hydraulique" Vol 1 (livre + vidéos)

Véritable formation hydraulique : explications simples, comprises de tous. Véritable...

55,00€ TTC 52,13€ HT

Détails

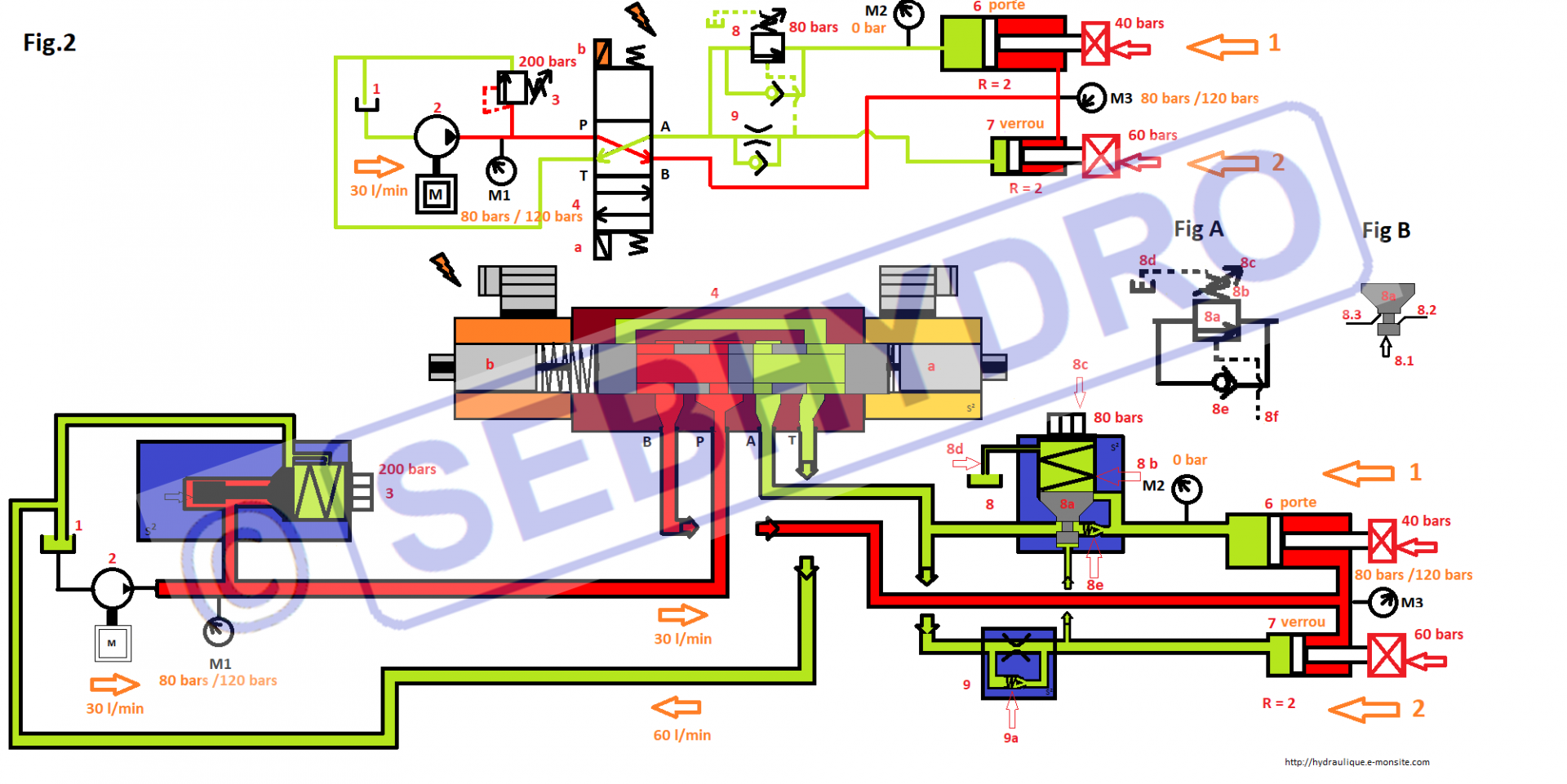

2 - Schéma : phase rentrée vérins

Hydraulique proportionnelle : Formation Vol 5

Formation hydraulique comprise des techniciens. Retrouver dans ce livret les cours associés...

55,00€ TTC 52,13€ HT

Détails

Lorsque la bobine (b) du distributeur est alimentée, le tiroir se déplace vers la droite (flèches croisées du symbole du distributeur) et oriente l’huile issue de la pompe vers les vérins montés en parallèle sur le circuit. L’huile se cumule dans le circuit et monte en pression instantanément jusqu’à la pression de déplacement du vérin de la porte (rep 6). Le vérin de la porte rentre seul sous une pression de 80 bars (2 fois plus de pression quand sortant : rapport de section du vérin). Lorsqu’il arrive en butée mécanique, la pression monte à 120 bars et le vérin du verrou rentre (rep 7). L’huile de retour des vérins retourne au réservoir à l’aide du distributeur en passant par les clapets de by-pass de la valve de séquence (rep 8e) et du limiteur de débit (rep 9a).

Nous constatons que le cycle est respecté, le vérin le moins chargé rentre en premier (fermeture porte).

En négligeant les pertes de charge, nous constatons les valeurs suivantes :

1^er Phase :

M1 : 80 bars	Ligne P : 30 l/min
M2 : 0 bar	Ligne T : 60 l/min
M3 : 80 bars

2^ème Phase :

M1 : 120 bars	Ligne P : 30 l/min
M2 : 0 bar	Ligne T : 60 l/min
M3 : 120 bars

Hotline expertise hydraulique resoudre vos problemes rapidement 4

Forfait expertise hydraulique

Résoudre vos problèmes hydrauliques rapidement HOTLINE (Réponse rapide) Résoudre...

1 320,00€ TTC 1 100,00€ HT

Détails

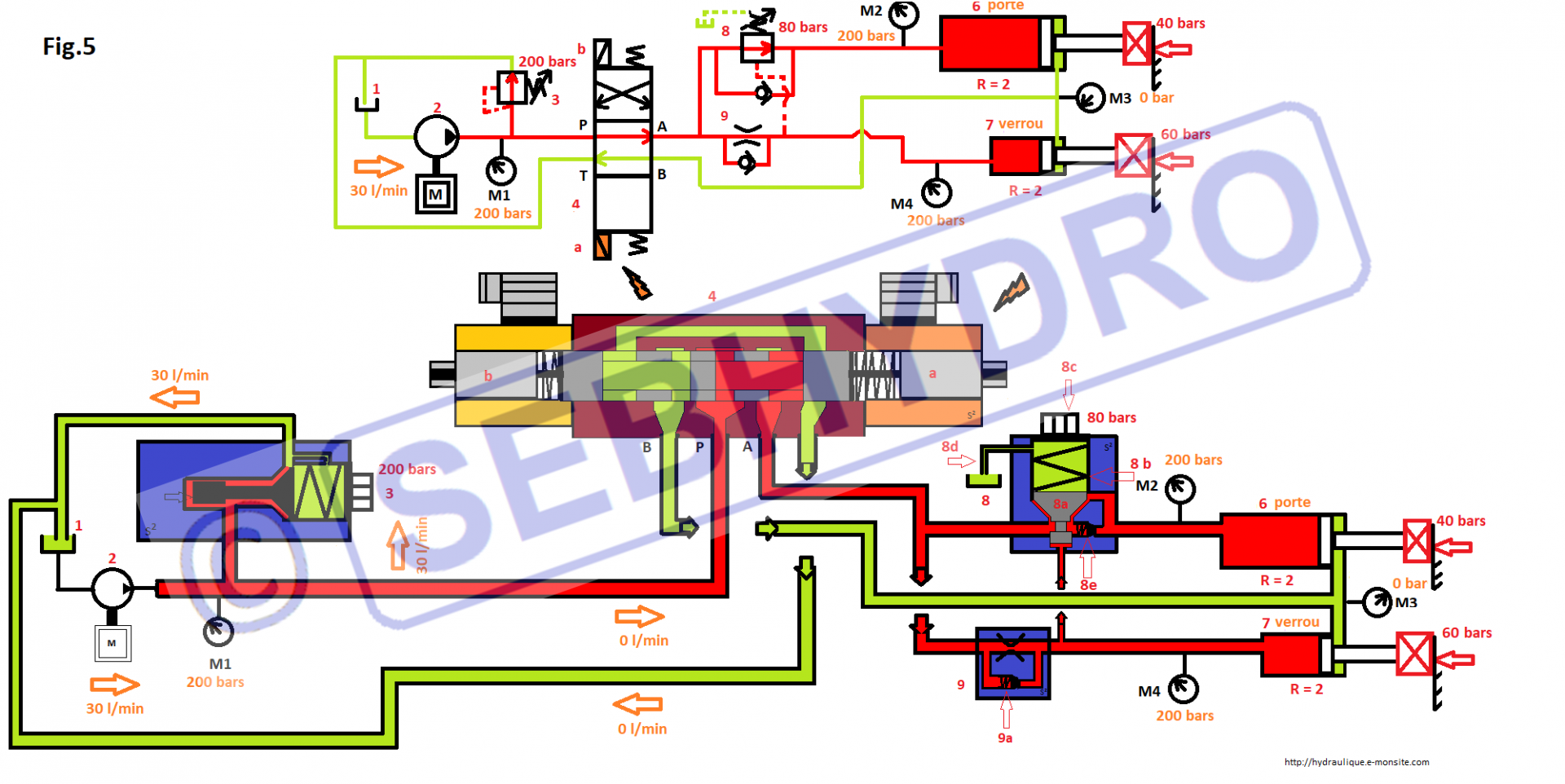

3 - Schéma : phase sortie verrou

Promotion

Formation hydraulique : les bases Vol 1 & 2

Se former en hydraulique. 40 cours hydrauliques associés à 40 vidéos. Véritable...

110,00€ 99,00€ TTC
104,27€ 93,84€ HT

Détails

Lorsque la bobine (a) du distributeur est alimentée, le tiroir se déplace vers la gauche (flèches droites du symbole du distributeur) et oriente l’huile issue de la pompe vers les vérins montés en parallèle sur le circuit. L’huile se cumule dans le circuit et monte en pression instantanément jusqu’à la pression de déplacement du vérin de déverrouillage (rep 7). Le vérin du verrou sort seul sous 60 bars. La pression de 60 bars orientée grâce au pilotage externe est insuffisante pour contrer le ressort de 80 bars de la valve de séquence (rep 8).

On constate que tout le débit de la pompe ne passe pas par le limiteur de débit (rep 9). 10 l/min vont au vérin et le débit excédentaire (20 l/min) retourne au réservoir en soulevant le limiteur de pression sous 200 bars.

A noter (Fig. B) : La surface 8.3 est égale à la surface 8.2. Les efforts mécaniques provoqués par la pression s’appliquant sur ces surfaces s’annulent. Seule la pression d’huile agissant sur la surface 8.1 amenée par le pilotage externe permet de contrer l’effort mécanique du ressort de tarage.

En négligeant les pertes de charge, nous constatons les valeurs suivantes :

M1 : 200 bars	Ligne P : 10 l/min
M2 : 0 bar	Ligne T : 5 l/min
M3 : 0 bar
M4 : 60 bars

Promotion

Boitier test bobine hydraulique DIN EN 175 301-803-A (HIRSCHMANN GDM-séries)

Boitier test bobine hydraulique DIN EN 175 301-803-A (HIRSCHMANN GDM-séries) Boitier test bobine...

99,00€ 89,10€ TTC
82,50€ 74,25€ HT

Détails

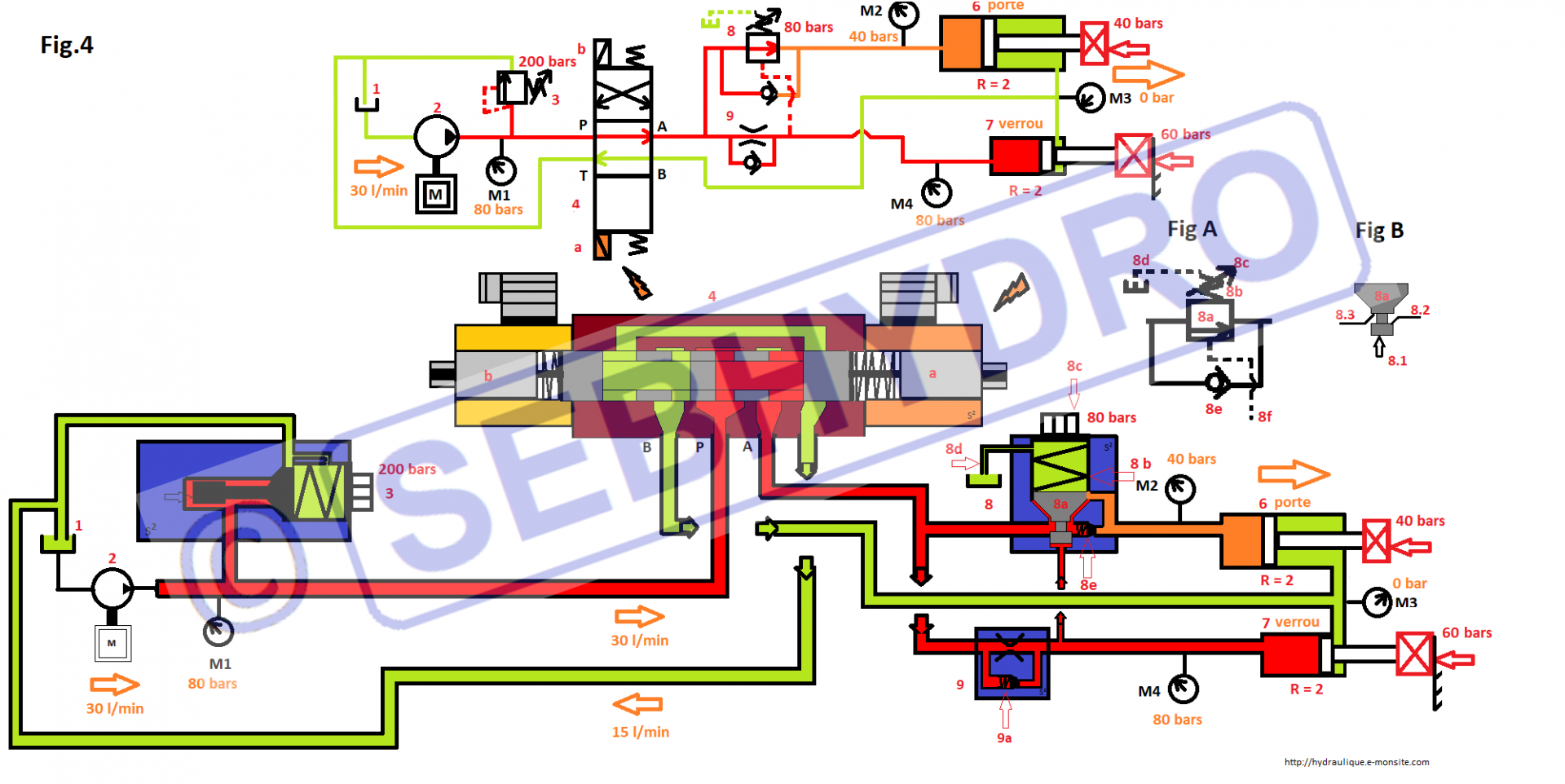

4 - Schéma : phase sortie porte
