Fiche N° 59

Principe de fonctionnement BRH

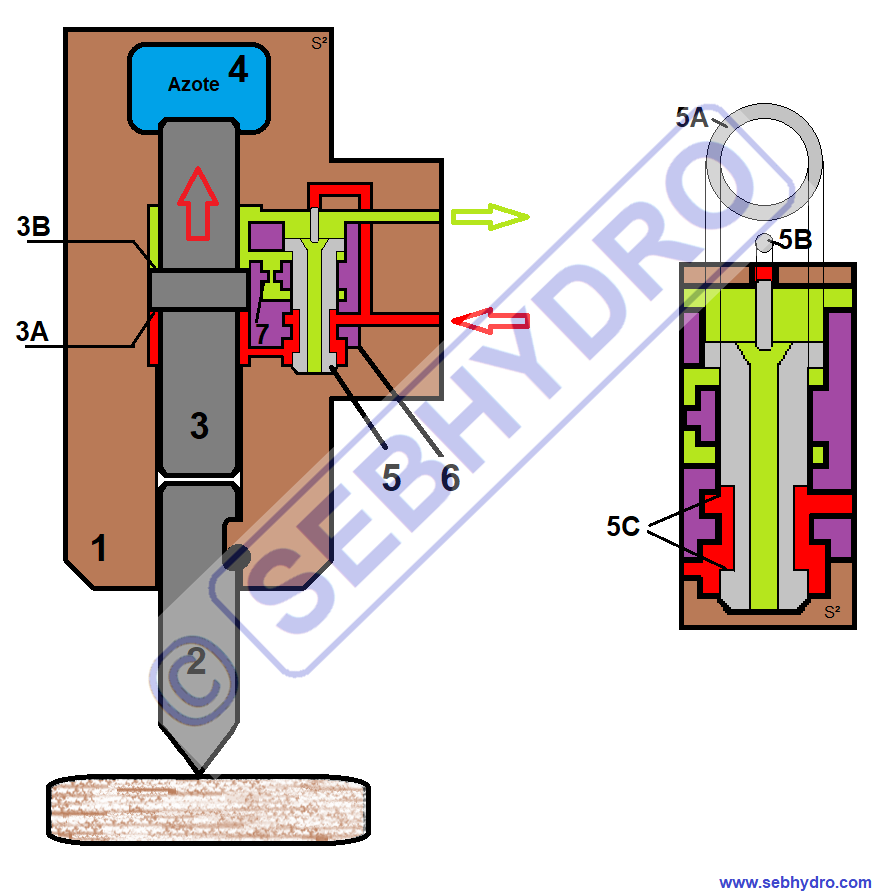

1 - Phase montée piston

Fonctionnement BRH

BRH (Brise Roche Hydraulique). Il s’agit d’un gros marteau-piqueur destiné à casser des matériaux durs. Le BRH se fixe à l’extrémité d’un bras articulé d’une pelleteuse ou tractopelle.

Il est composé :

  • Corps principal (Rep 1).
  • Outil : exemple burin (rep 2).
  • Piston (rep 3).
  • Chambre d’azote (rep 4).
  • Tiroir distributeur (rep 5).
  • Chemise distributeur (rep 6).
  • Gicleur de stabilisation (rep 7).

5A, 5B, 5C,3A,3B représentent les surfaces sur lesquelles s’appuie l’huile.

Rappel : Force = Pression * surface.

Le BRH est connecté au circuit auxiliaire de l’engin. Le brise roche possède une entrée (représentée par la flèche rouge) et une sortie qui retourne au réservoir (représentée par la flèche verte).

L’huile venant du circuit auxiliaire s’applique sur la surface 3A du piston et se comprime. La surface 3B est décomprimée au réservoir. Le piston se soulève et comprime le volume d’azote (rep 4). Le volume d’azote en se comprimant emmagasine et stocke l’énergie.

La pression d’huile s’applique sur la surface 5B qui maintient le tiroir (rep 5) en position. La pression d’huile s’applique également sur les surfaces 5D du tiroir du distributeur. Celles-ci sont identiques et diamétralement opposées. Les efforts mécaniques s’opposent et le tiroir du distributeur reste immobile pendant la montée du piston.

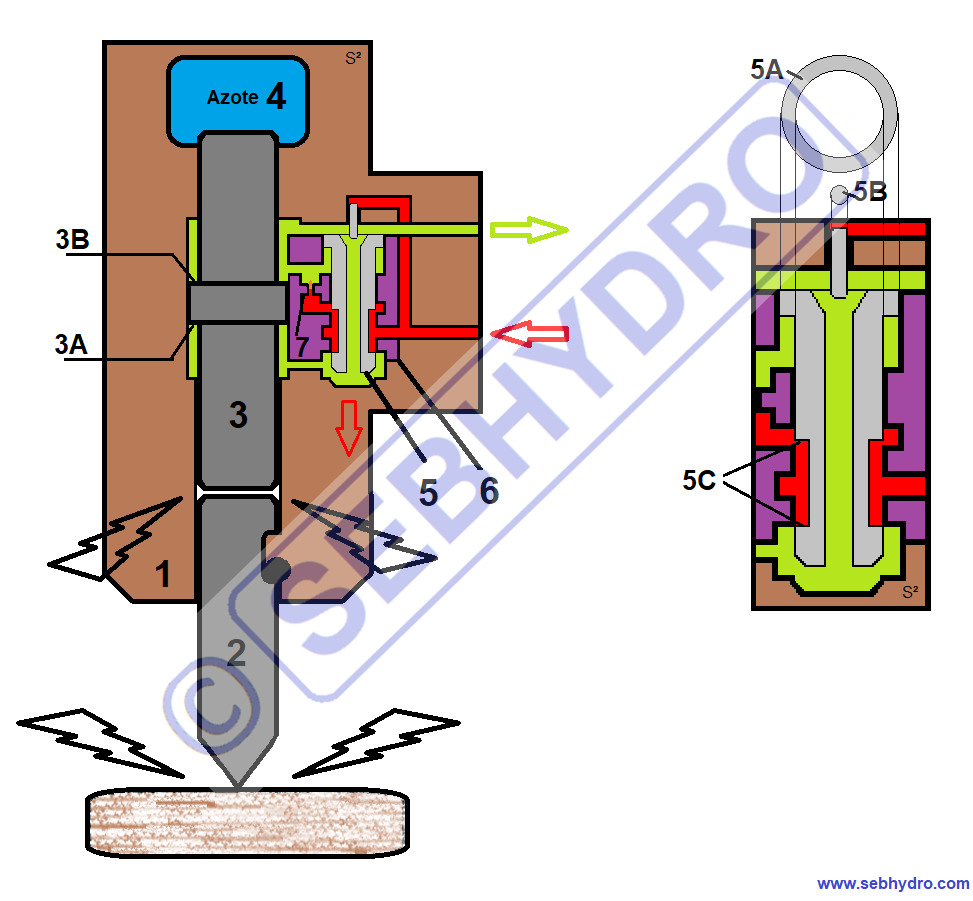

2 - Phase montée tiroir

BRH : Brise Roche Hydraulique

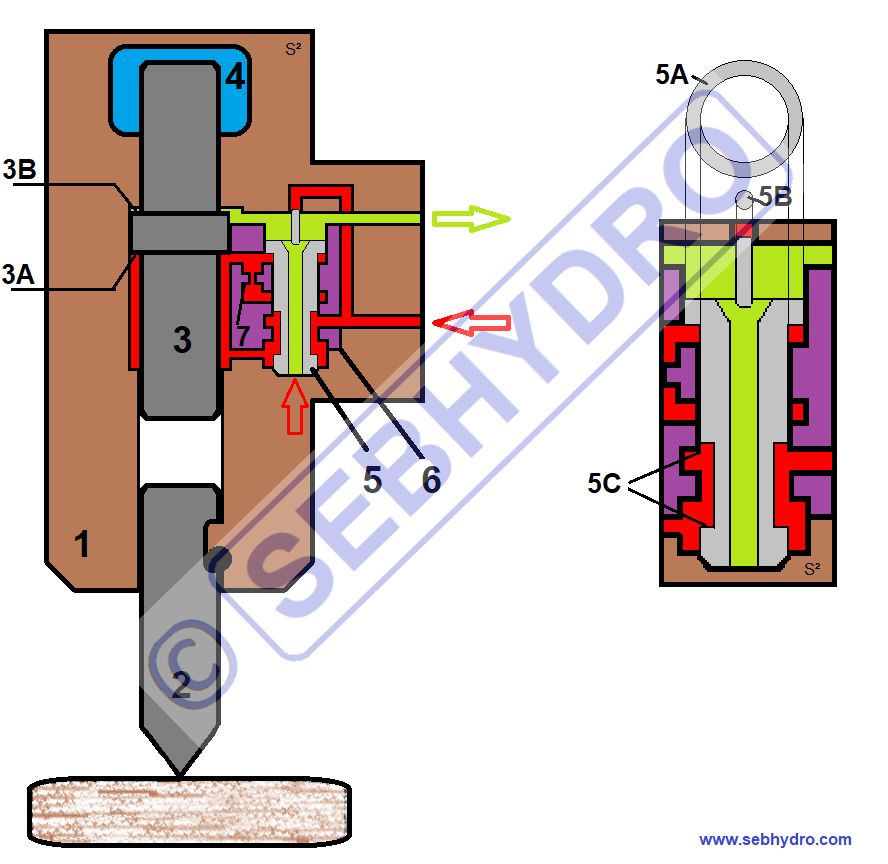

Lorsque le piston (rep 3) arrive en position haute, l’orifice qui aiguille l’huile sur la surface 5A se découvre. La surface 5A est supérieure à la surface 5B, l’huile déplace le tiroir (rep 5) vers le haut.

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

3 - Phase descente piston

BRH panne

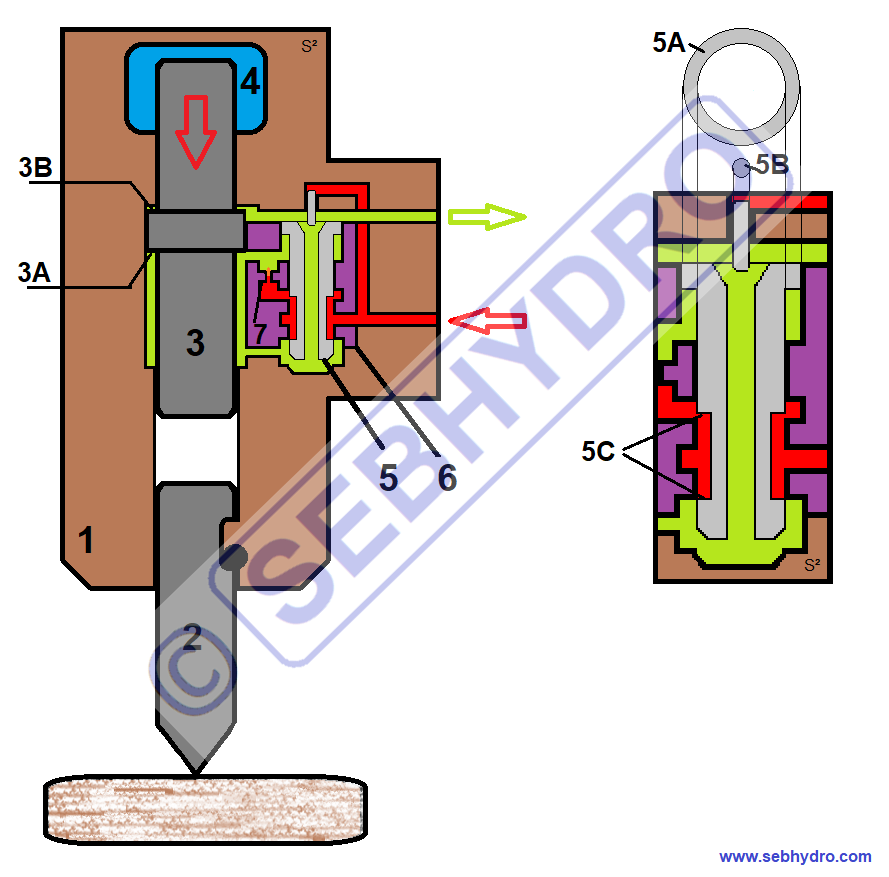

Lorsque le tiroir s’est déplacé, la chambre d’azote restitue son énergie. Le piston (rep 3) redescend très rapidement. L’huile contenue dans la chambre 3A réalimente la chambre 3B et retourne au réservoir par le centre du tiroir (rep 5).

4 - Phase descente tiroir

Disfonctionnement BRH hydraulique

La descente rapide du piston provoque le choc sur l’outil (rep 2). À cet instant, la pression d’huile s’applique uniquement sur la surface 5B et le tiroir redescend.

À noter : les 4 phases de fonctionnement sont très rapides, le gicleur (rep 7) permet de stabiliser le tiroir (rep 5) du distributeur et de temporiser sa descente.



Dépannage des brises roches hydrauliques :

Problème : puissance de frappe diminuée.

  • Contrôle / réparation outil déformé.
  • Contrôle / ajuster la pression d’azote (valeur constructeur).
  • Contrôle/réglage limiteur de pression engin.
  • Contrôle/changement joint de piston.

Problème : fréquence de frappe diminuée ou/et fonctionnement irrégulier.

  • Contrôle / ajuster le débit d’entrée (valeur constructeur).
  • Contrôle / ajuster la pression d’azote (valeur constructeur).
  • Contrôle température huile. Au-delà de 80 °, contrôler le circuit de refroidissement de l’engin ou chercher le point de laminage.
  • Contrôle niveau d’huile.
  • Contrôle de la pression de retour / coupleur rapide mal branché ou pas adapté.

Problème : Le BRH ne fonctionne pas.

  • Contrôle sens de branchement BRH.
  • Coupleur rapide mal branché ou pas adapté.
  • Contrôle du débit / pression engin.
  • Contrôle de la pression d’azote, rechercher /réparer la fuite (valeur constructeur).
  • Contrôle/changement joint de piston.
