Résistance électrique : code couleur, mesure et calculs

Une résistance électrique limite le courant dans un circuit et provoque une chute de tension à ses bornes. Elle s'exprime en ohms (Ω) et se mesure à l'ohmmètre, hors tension.

Cette fiche explique comment lire le code couleur, calculer la puissance dissipée et la résistance équivalente en série et en parallèle.

Pour aller plus loin, voyez aussi nos fiches sur l'utilisation d'un multimètre en voltmètre et l'utilisation d'un ampèremètre, ou notre formation électricité industrielle.

En faisant l'analogie avec l'hydraulique, la résistance représente la restriction de débit.

Une restriction de débit provoque une différence de pression aux bornes de l'étranglement et permet de réduire le débit.

Une résistance électrique provoque une différence de tension à ses bornes et réduit le débit des électrons (Intensité).

La résistance électrique s'exprime en Ohm (Ω). Un ohmmètre permet de la mesurer.

Vous souhaitez approfondir vos connaissances, diagnostiquer efficacement vos installations ou former vos équipes directement sur site ?

Formation dépannage électrique sur site

Demander un devis pour former vos équipes

 Accéder à nos livrets techniques

La résistance électrique est un dipôle composé d'un matériau conducteur qui s'oppose au passage du courant électrique.

La résistance n'a pas de sens de branchement, elle n'est pas polarisée.

Elle permet par exemple d'abaisser la tension d'un circuit électrique.

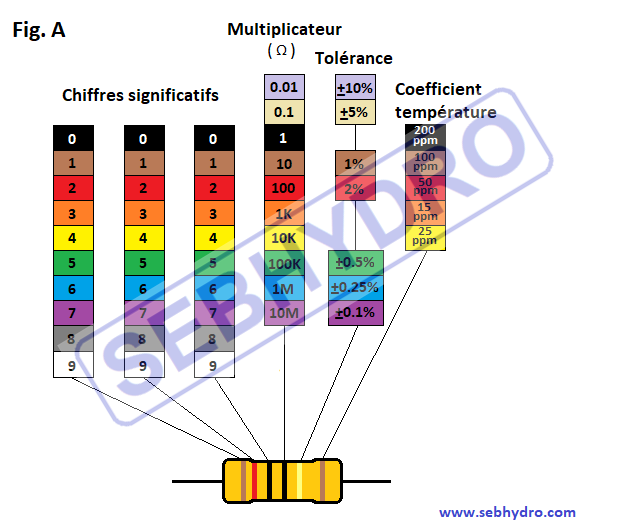

Sur la Fig. A est représenté le code couleur qui permet de connaître la valeur des résistances.

Les 3 premiers anneaux de couleur de la résistance sont les chiffres significatifs.

L'anneau suivant est le chiffre multiplicateur.

L'anneau d'après est la tolérance de la résistance.

Le dernier anneau est le coefficient de température. (facultatif)

Par exemple, la résistance représentée en Fig. A a une valeur de 120 Ω avec une tolérance de +/- 5% et un coefficient de température de 100 ppm.

En partant de la gauche:

• Anneau N°1 marron : 1
• Anneau N°2 rouge : 2
• Anneau N°3 noir : 0
• Anneau N° 4 noir : * 1 Ω
• Anneau N°5 doré : +/- 5%
• Anneau N° 6 : 100 ppm

 Tolérance 5%:

C'est-à-dire que la résistance de 120 Ω peut varier entre 114 Ω et 126 Ω.

Coefficient de température 100 ppm :

C'est-à-dire que la résistance a une variation thermique de 100ppm/°C (partie par million). La résistance va varier de 100 / 1 000 000 de sa valeur dès que la température va évoluer de 1 °C .

120 * 100 / 1 000 000 = 0.012 Ω /°C

La phrase mémo technique pour se rappeler les codes couleurs :

Ne Manger Rien Ou Jeûner, Voilà Bien Votre Grande Bêtise.

Les résistances chauffent lorsqu'elles sont traversées par un courant électrique. Elles sont de différentes puissances pour dissiper la chaleur.

P = R * I²

P : Puissance en Watt

R : Résistance en Ω

I : Intensité en Ampère

Par exemple :

La résistance de 120 Ω est traversée par un courant de 0.1 A.

P = R *I²

P = 120 * 0.1²

P = 1.2W.

La résistance utilisée doit permettre de dissiper 1.2W.

Il est possible de mesurer la résistance (R) d'un composant électrique à l'aide d'un Ohmmètre.

Lorsque le composant électrique est composé d'un bobinage, la résistance est appelée Impédance (Z)

Une résistance ne provoque pas de déphasage entre la tension et le courant, alors que pourune bobine (inductance), la tension est en avance par rapport au courant.

Pour des raisons de simplification Z = R

La mesure se fait hors tension.

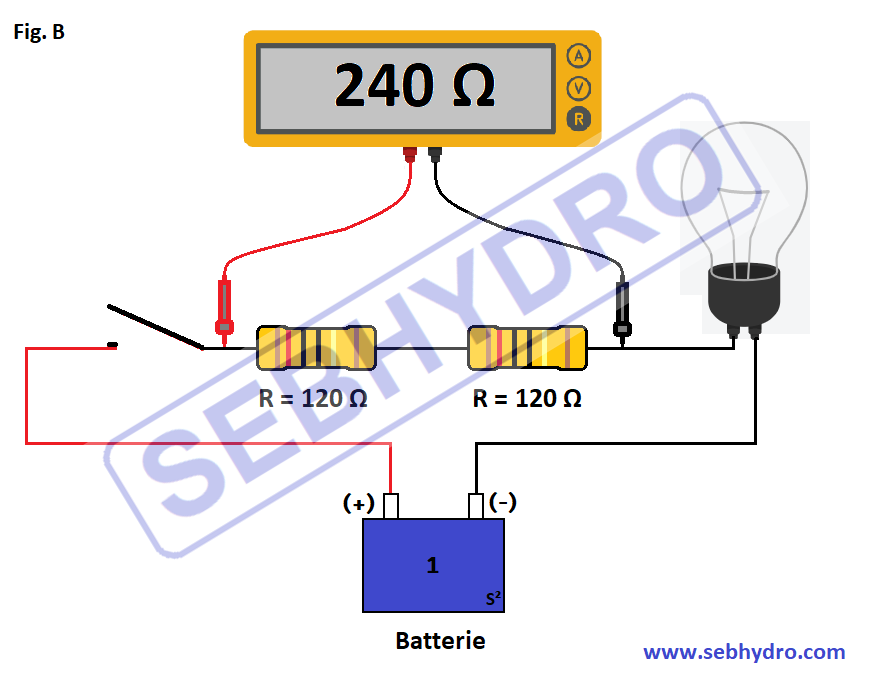

À l'aide d'un multimètre calibré sur Ohm, la résistance équivalente prise aux bornes des résistances branchées en série s'additionne.

Re = R1 + R2

Re : Résistance équivalente en Ω

R1 : Résistance 1 en  Ω

R2 : Résistance 2 en Ω

Re = 120 + 120

Re = 240 Ω

À l'aide d'un multimètre réglé sur ohms, la résistance équivalente prise aux bornes de résistances de même valeur ohmique branchées en parallèle est divisée par le nombre de résistances.

Re = R / N

Re : Résistance équivalente en  Ω.

R : Résistance en  Ω.

N : Nombre de résistances.

Re = 120 / 2

Re = 60 Ω

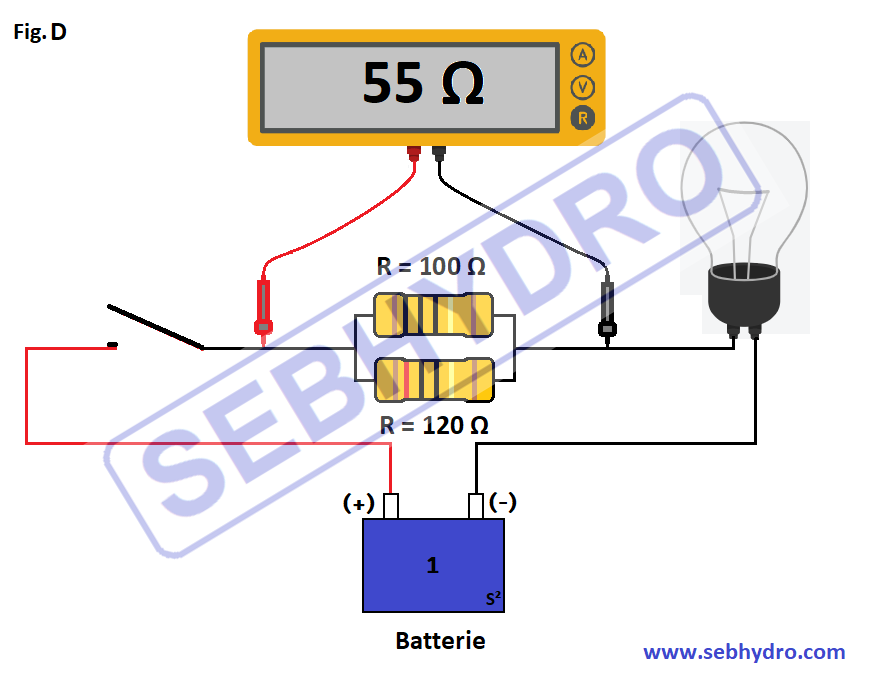

À l'aide d'un multimètre calibré sur Ohm, la résistance équivalente prise aux bornes des résistances de valeur ohmique différente branchées en parallèle est inférieure à la résistance la plus faible.

1 / Re = 1 / R1 + 1 / R2

Re : Résistance équivalente en Ω.

R1 : Résistance 1 en Ω.

R2 : Résistance 2 en Ω.

1/Re = 1/120 + 1/100

1/Re = 0.0083 + 0.01

1/Re = 0.0183

Re = 1/0.0183

Re = 54.64 Ω

Questions fréquentes sur les résistances électriques

Comment lire le code couleur d'une résistance ?

Les trois premiers anneaux donnent les chiffres significatifs, le suivant le multiplicateur, puis la tolérance et, en option, le coefficient de température. Par exemple, marron-rouge-noir-noir donne 120 Ω.

Comment calculer la puissance dissipée par une résistance ?

Avec la formule P = R × I². Une résistance de 120 Ω traversée par 0,1 A dissipe 1,2 W : il faut donc choisir une résistance capable de dissiper au moins cette puissance.

Comment calculer la résistance équivalente en série et en parallèle ?

En série, les valeurs s'additionnent : Re = R1 + R2. Pour deux résistances identiques en parallèle, Re = R / N. Pour des valeurs différentes : 1/Re = 1/R1 + 1/R2, et le résultat est toujours inférieur à la plus petite résistance.

Peut-on mesurer une résistance sous tension ?

Non. La mesure à l'ohmmètre se fait toujours hors tension. Pour les mesures de tension et de courant, voir nos fiches voltmètre et ampèremètre.
