Fiche N° 73

Vue en coupe des symboles hydrauliques

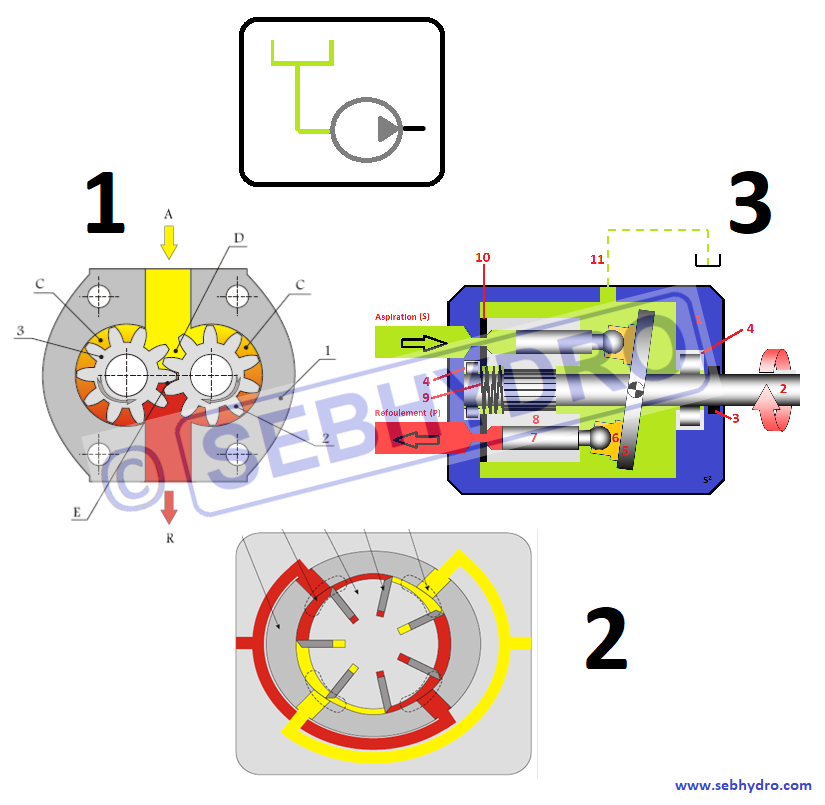

Symbole des 3 types de pompes hydrauliques

Pompes à cylindrée fixe :

3 technologies :

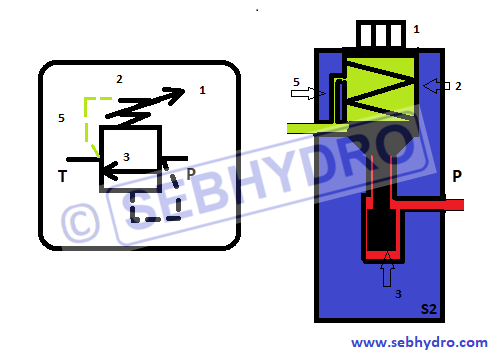

symbole du limiteur de pression action directe hydraulique

Limiteur de pression à action directe :

Il est installé en dérivation sur le circuit. Il est normalement fermé au repos.

Installé entre la pompe et le distributeur, il protège la pompe.

Installé entre le distributeur et le récepteur, il protège le récepteur ou la mécanique associée.

Symbolistaion du limiteur de pression à action pilotée

Limiteur de pression à action pilotée :

Fig. D : symbole simplifié.

Fig. B : symbole détaillé.

Il est installé en dérivation sur le circuit.

Installé entre la pompe et le distributeur, il protège la pompe.

Installé entre le distributeur et le récepteur, il protège le récepteur ou la mécanique associée.

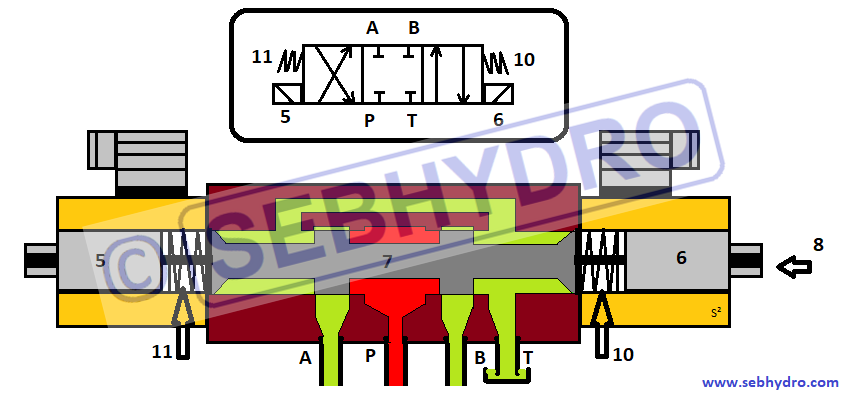

Symbolisation du distributeur centre fermé hydraulique

Distributeur centre fermé : distributeur TOR (Tout Ou Rien)

4/3 (4 orifices / 3 positions), commande électrique.

Technologie à tiroir : il n'est pas étanche entre.

Permet d'aiguiller l'huile vers les récepteurs

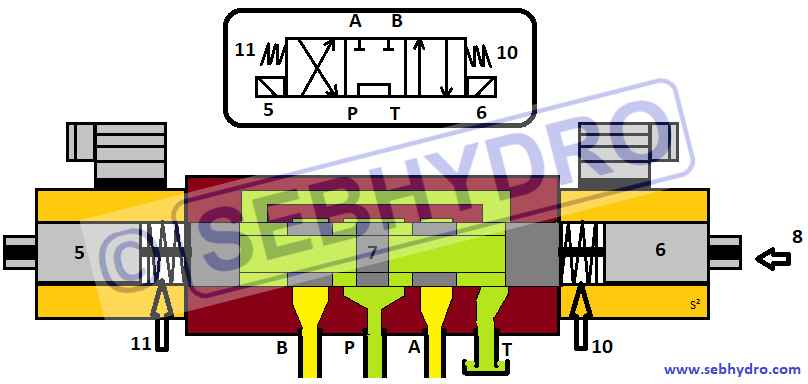

Symbolisation du distributeur centre tandem hydraulique

Distributeur centre tandem : distributeur TOR (Tout Ou Rien)

4/3 (4 orifices / 3 positions), commande électrique.

Centre ouvert de P vers T au repos. Souvent utilisé avec une pompe cylindrée fixe.

Permet d'aiguiller l'huile vers les récepteurs.

Symbolisation du distributeur centre Y hydraulique

Distributeur centre Y :

Distributeur TOR (Tout Ou Rien)

4/3 (4 orifices / 3 positions , commande électrique.

Les orifices A & B communiquent vers T au repos, ce qui permet de rendre flottant le récepteur ou de décomprimer des clapets pilotés par exemple.

Permet d'aiguiller l'huile vers les récepteurs.

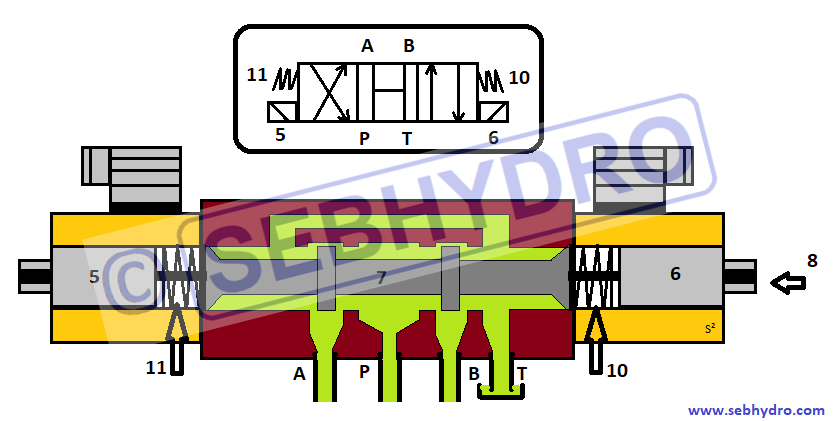

Symbolisation du distributeur centre en H hydraulique

Distributeur centre H :

Distributeur TOR (Tout Ou Rien)

4/3 (4 orifices / 3 positions), commande électrique.

Tous les orifices communiquent vers T au repos. Ce distributeur cumule les avantages du distributeur centre Y et tandem.

Permet d'aiguiller l'huile vers les récepteurs.

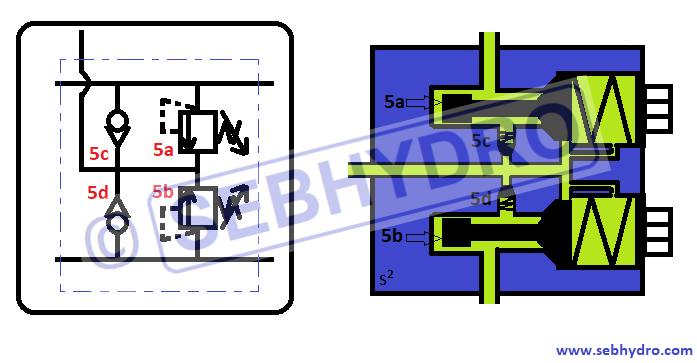

Symbole et vue en coupe des valves antichocs hydraulique

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

Valves antichocs :

Elles sont installées en dérivation sur le circuit entre le distributeur et le récepteur, elles protègent le récepteur ou la mécanique associée en cas de choc ou d'inertie de la charge. Elles sont réglées au-dessus du limiteur de pression principale.

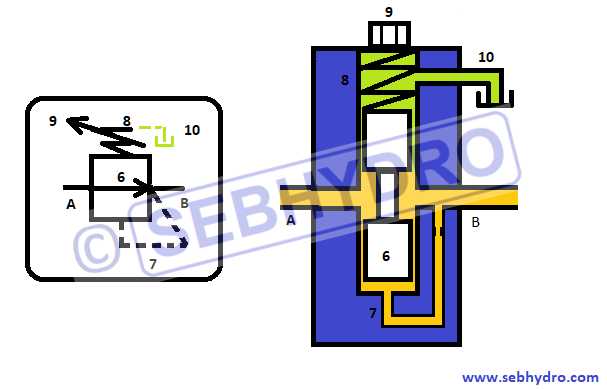

Symbolisation du réducteur de pression à action directe hydraulique

Réducteur de pression à action directe :

Valve montée en série. Normalement ouverte au repos et drainée externe.

Elle réduit la pression de l'installation pour protéger une partie du circuit hydraulique.

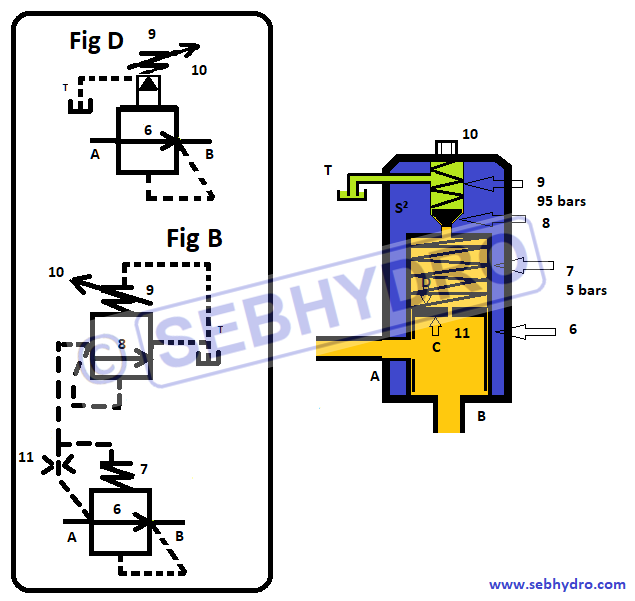

Symbole du réducteur de pression à action pilotée hydraulique

Réducteur de pression à action pilotée :

Valve montée en série. Normalement ouverte et drainée externe.

Fig. D : Symbole simplifié.

Fig. B : Symbole détaillé.

Elle réduit la pression de l'installation pour protéger une partie du circuit hydraulique.

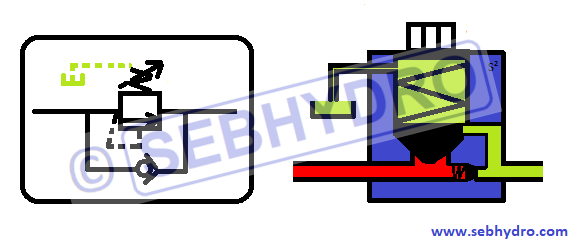

Symbolisation d'une valve de sequence pilotage interne hydraulique

Valve de séquence pilotage interne :

Valve de pression normalement fermée drainée externe installée en série sur le circuit hydraulique.

Elle permet de donner une priorité à l'huile ou à un mouvement de récepteur.

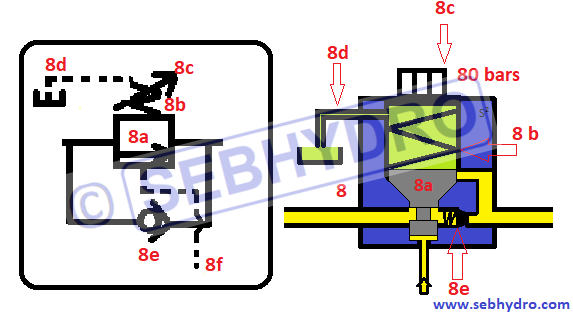

Symbolisation d'une valve de sequence pilotage externe hydraulique

Valve de séquence pilotage externe :

Valve de pression normalement fermée drainée externe installée en série sur le circuit hydraulique.

Le pilotage est déporté.

Elle permet de donner une priorité à l'huile ou à un mouvement de récepteur.

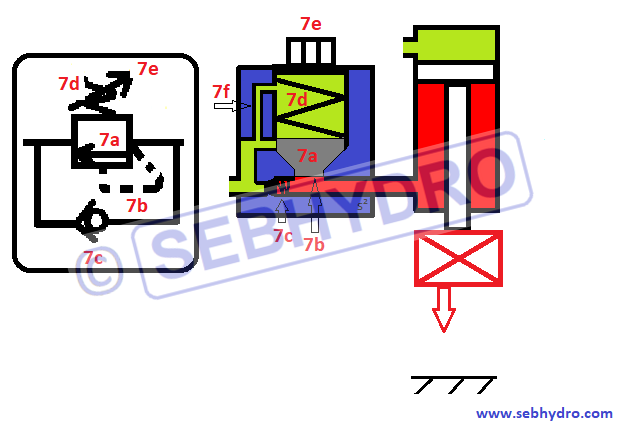

Symbole d'une valve d'équilibrage avec un pilotage interne hydraulique

Valve d'équilibrage pilotage interne :

Valve de pression normalement fermée installée en série directement en sortie de récepteur.

Elle permet maintenir et de maitriser la descente de la charge. Associée à un distributeur centre ouvert elle a également la fonction antichocs.

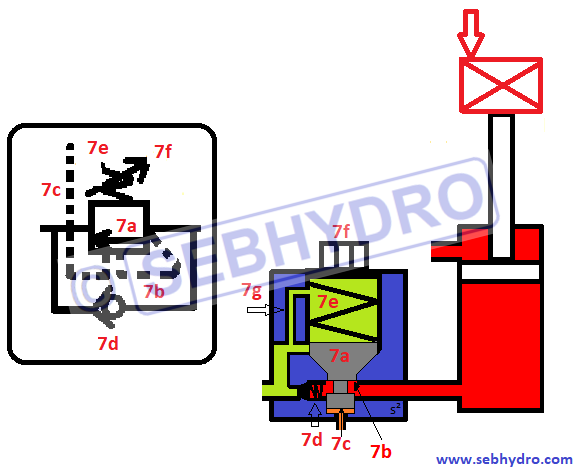

Vue en coupe d'une valve d'équilibrage à pilotage externe hydraulique

Valve d'équilibrage pilotage externe :

Valve de pression normalement fermée installée en série directement en sortie de récepteur.

Elle possède un double pilotage (interne et externe). Utilisée lorsque les charges varient.

Elle permet de maintenir et de maitriser la descente de la charge. Associée à un distributeur centre ouvert elle a également la fonction antichocs.

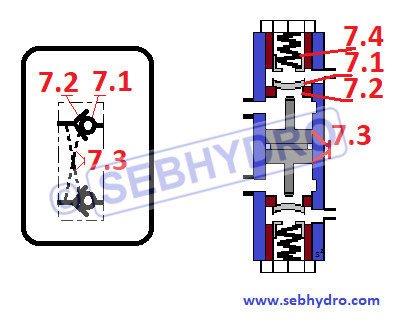

Symbolisation et vue en coupe des double clapets pilotés hydrauliques

Double clapets pilotés :

Valve considérée étanche.

Permet de bloquer le récepteur.

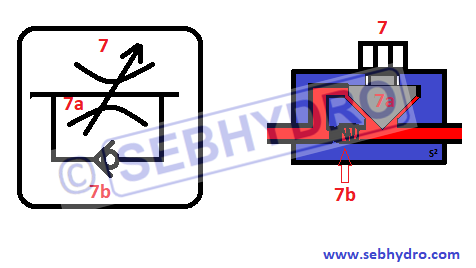

Symbolisation et vue en coupe du limiteur de débit hydraulique

Limiteur de débit unidirectionnel :

Valve qui permet de réduire le débit dans un sens de passage.

Il peut être installé en série ou en parallèle du circuit.

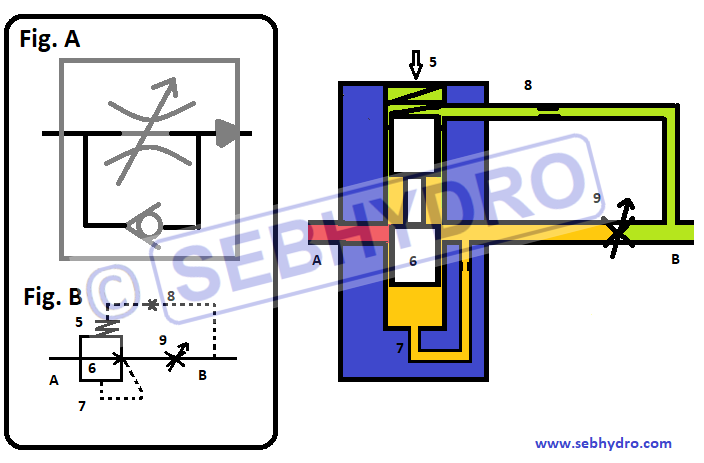

Symbole et vue en coupe du régulateur de débit 2 voies hydraulique

Régulateur de débit 2 voies :

Valve qui permet d'ajuster le débit.

Grâce à une balance de pression interne, le débit est conservé malgré les différences de pression.

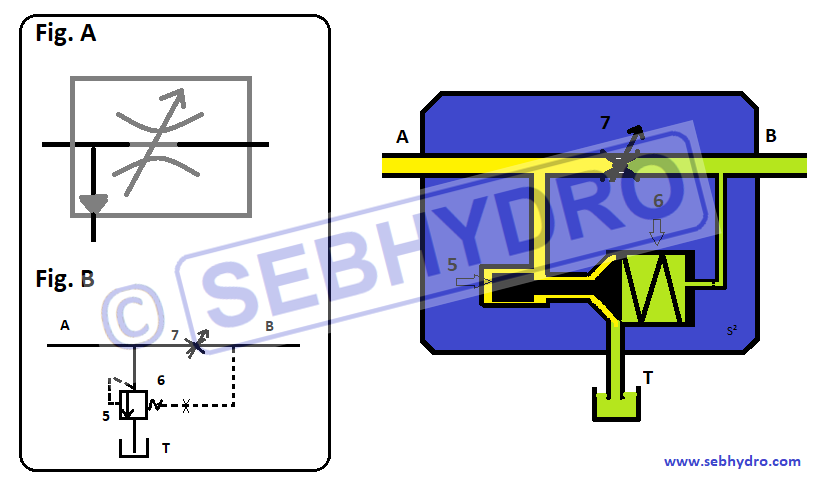

Symbole et vue en coupe du régulateur de débit 3 voies hydraulique

Régulateur de débit 3 voies :

Fig. A : Symbole simplifié.

Fig. B : Symbole détaillé.

Valve qui permet d'ajuster le débit.

Grâce à une balance de pression interne, le débit est conservé malgré les différences de pression.

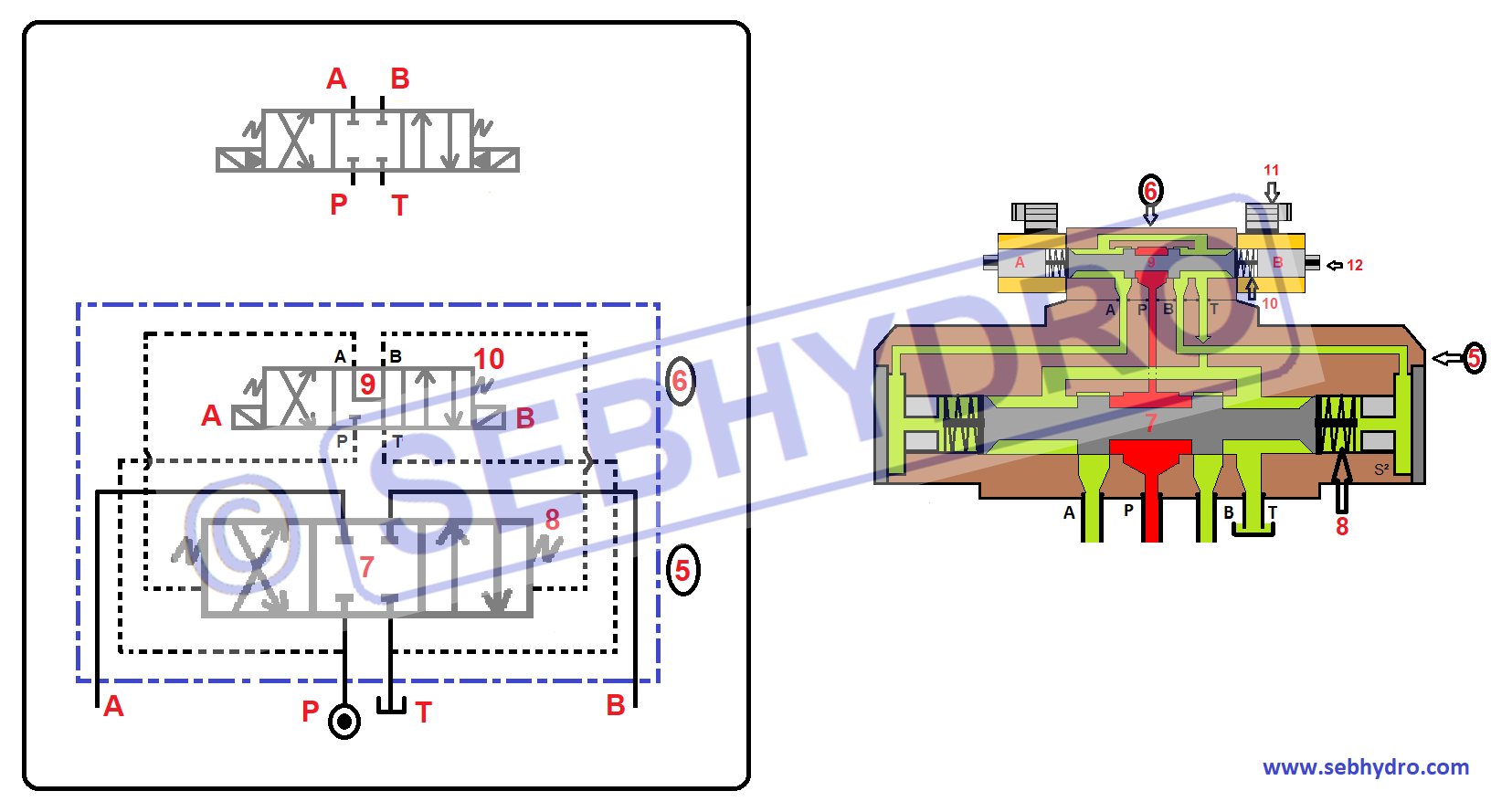

Symbole et vue en coupe du distributeur à action pilotée hydraulique

Distributeur à action pilotée :

Distributeur TOR (Tout Ou Rien)

4/3 (4 orifices / 3 positions), commande électrohydraulique.

Permet d'aiguiller des débits importants vers les récepteurs

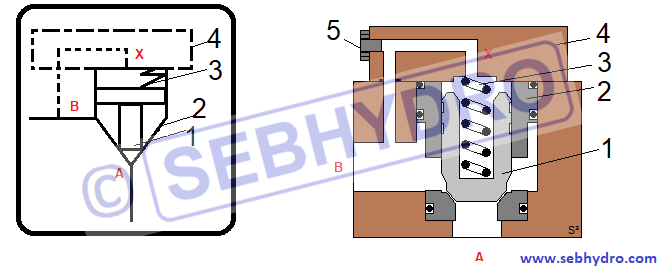

Symbole et vue en coupe du clapet logique hydraulique

Clapet logique :

Clapet anti-retour étanche qui peut être piloté par un distributeur ou une valve de pression.

Utilisé pour des débits importants

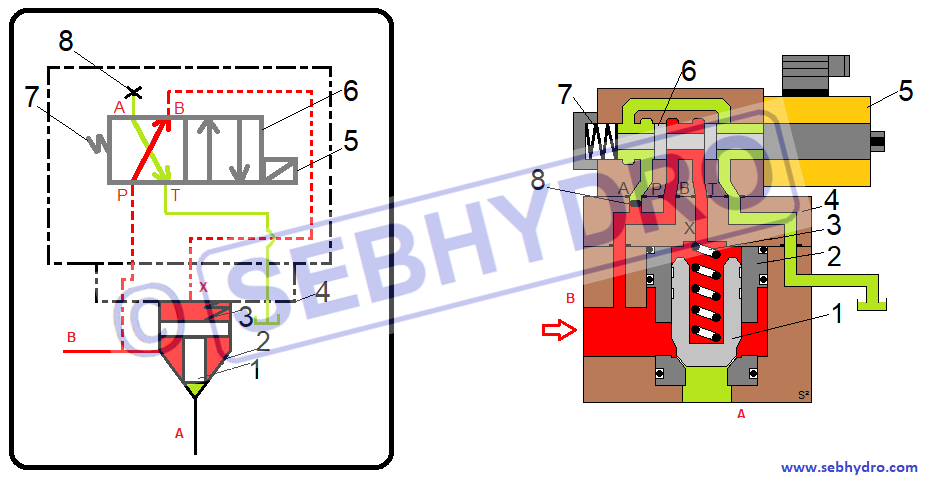

Symbole et vue en coupe du clapet logique piloté par distributeur hydraulique

Clapet logique piloté par un distributeur 4/2 :

Libère le passage de l'huile lorsque le distributeur 4/2 est actionné.

Utilisé pour des débits importants.

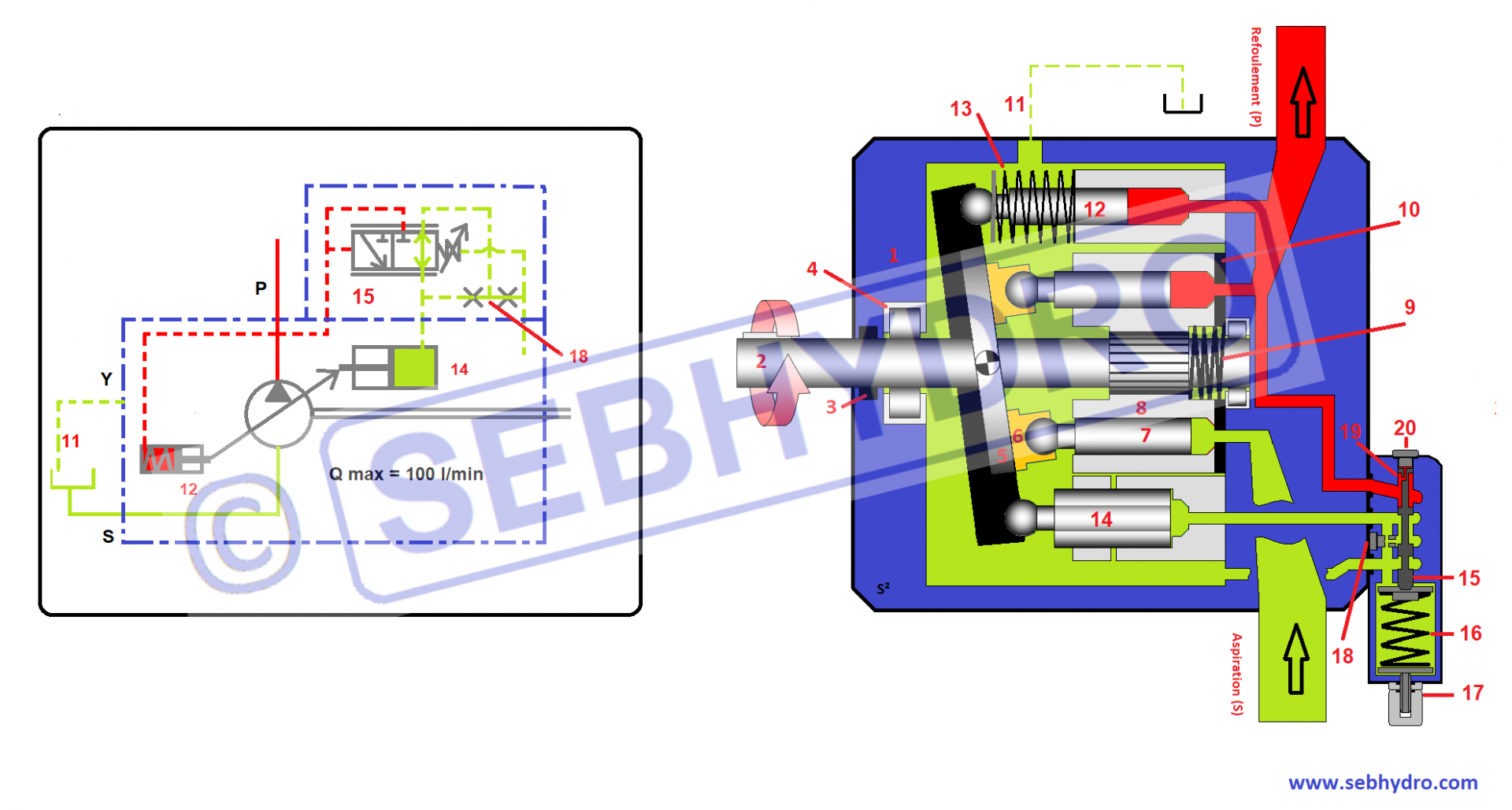

Symbolisation et vue en coupe d'une pompe pression constante hydraulique

Pompe pression constante :

Régulation de pompe utilisée généralement dans l'industrie.

Ce type de régulation permet à la pompe d'adapter son débit à la pression maxi du circuit hydraulique.

Technologie à pistons ou à palettes.

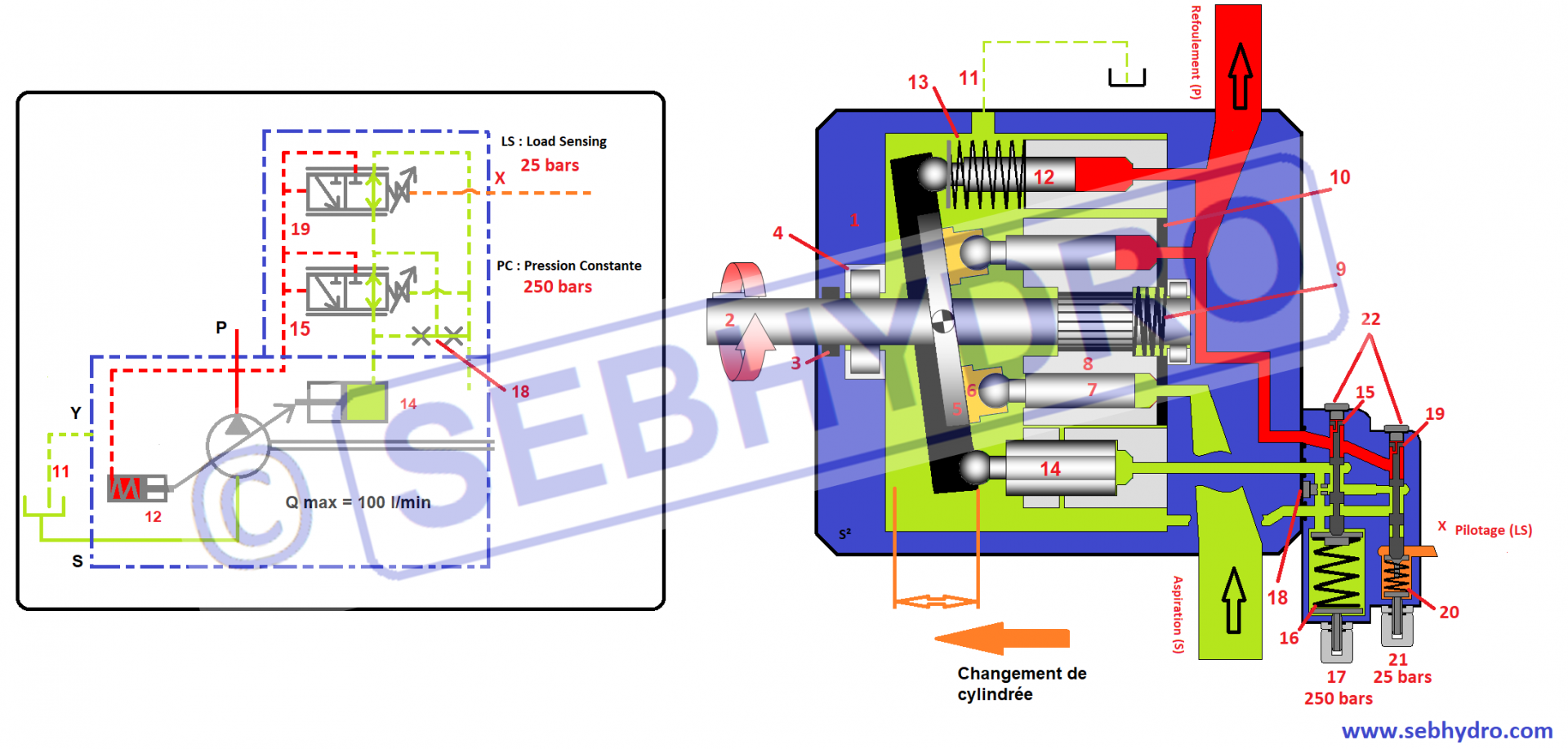

Symbole et vue en coupe d'une pompe load sensing hydraulique

Pompe LS (Load Sensing) :

Régulation de pompe utilisée généralement dans les applications mobiles.

Ce type de régulation permet à la pompe d'adapter son débit à la pression nécessaire du circuit hydraulique.

Au vu des pressions utilisées dans les applications mobiles, ce type de régulation impose une pompe à pistons.

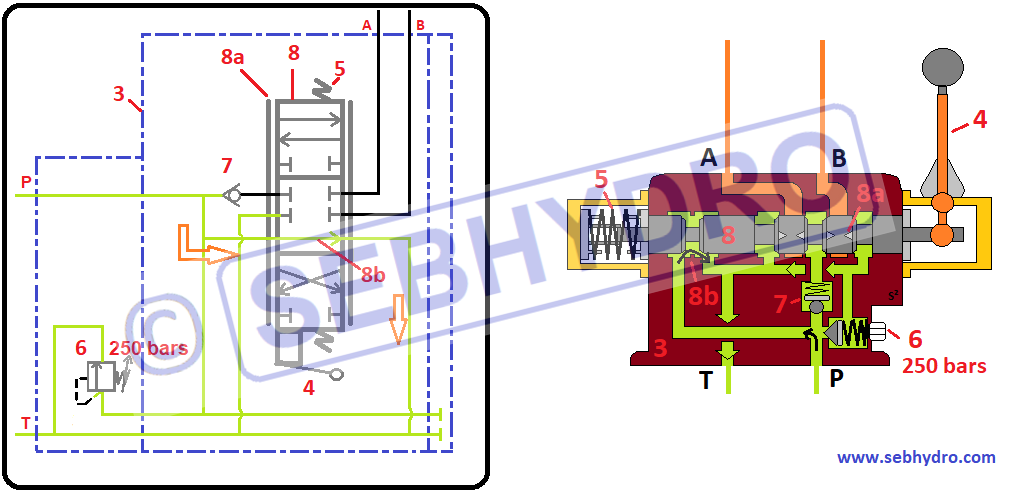

Symbolisation et vue en coupe du distributeur 6/3 hydraulique

Distributeur 6/3 :

(6 orifices internes & 3 positions)

Distributeur proportionnel utilisé dans les applications mobiles. Il permet un ressenti de l'effort à l'opérateur.

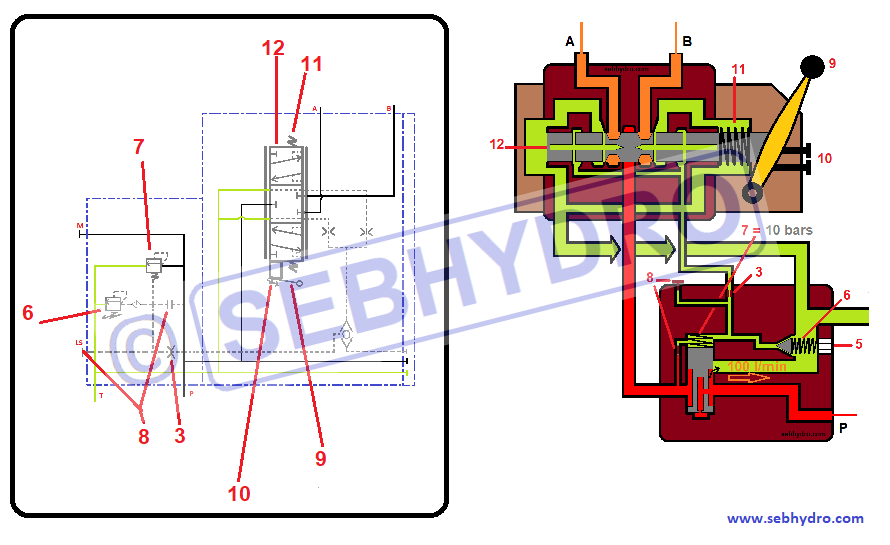

Symbolisation et vue en coupe du distributeur ls hydraulique

Distributeur 4/3 LS :

Distributeur Load Sensing utilisé dans les applications mobiles. Il facilite la conduite des machines : La prise en main par l'opérateur est facilitée.

Le distributeur peut être configuré pour fonctionner avec une pompe cylindrée fixe ou Load Sensing.

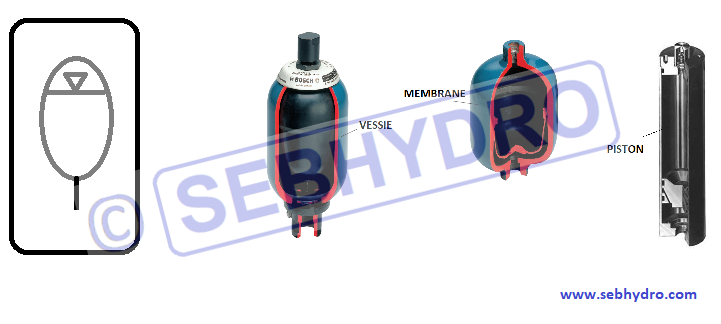

symbole et vue en coupe des accumulateurs hydrauliques

Accumulateur, 3 technologies :

  • Vessie.
  • Membrane.
  • Piston.

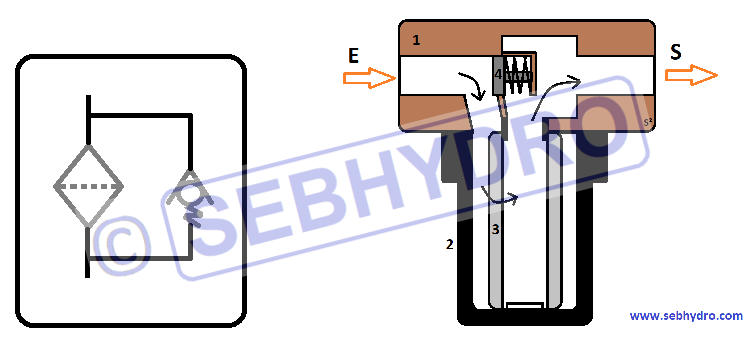

Symbole et vue en coupe du filtre hydraulique

Filtre :

Permet de dépolluer les circuits hydrauliques.

Le clapet de by-pass protège le filtre.

Il s'ouvre lorsque l'huile est froide ou lorsque le filtre est colmaté.
