Fiche N° 21

Distributeur  centre ouvert tout ou rien (TOR)

 Formation Hydraulique







1-Les distributeurs

Les distributeurs permettent de diriger l’huile vers les récepteurs.

On distingue 2 grandes familles.

     - A clapets : l’avantage de ce type de distributeur est d’être étanche en interne lorsqu’ils sont fermés.

     - A tiroirs : l’avantage de ce type de distributeur est d’avoir un plus grand nombre de positions.

Le distributeur 4/3 est très répandu dans les circuits hydrauliques.

Comme son nom l’indique , il possède 4 orifices et 3 positions.

Voici les modèles que l’on retrouve les plus souvent :

     - Distributeur 4/3 centre fermé (voir fiche N° 19)

     - Distributeur 4/3 centre Y (Voir fiche N°18)

     - Distributeur 4/3 centre tandem (voir fiche N°20)

     - Distributeur 4/3 centre en H

En fonction des applications, on choisit le centre du distributeur le plus approprié.

Le centre en H expliqué ci-dessous permet de réunir l’avantage du centre tandem et du centre Y.



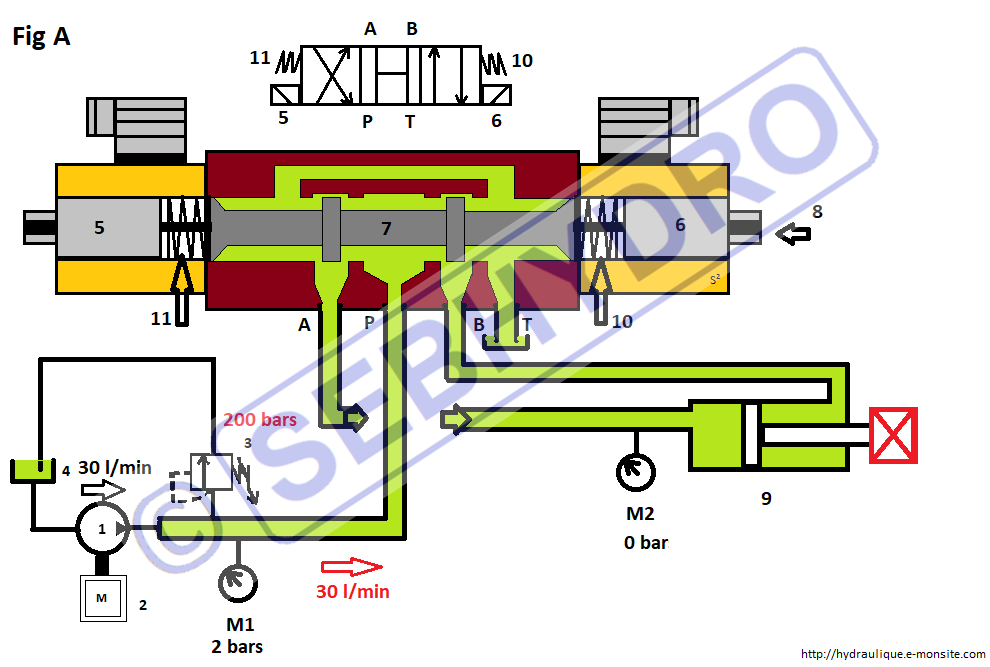

2- Distributeur 4/3 centre en H : position centrale



Distributeur 4/3 centre en H

Le symbole est représentatif de la mécanique. On retrouve :

     - Le tiroir (rep 7) représenté par les 3 cases.

     - Les ressorts de rappel du tiroir (rep 10 & 11).

     - Les bobines électriques (rep 5 & 6).

La case centrale (en H) est ouverte au repos .P,A & B communiquent avec T.

     - P : Pressure (pression).

     - T : Tank (réservoir).

     - A & B : Sorties distributeur.

L’huile issue de la pompe (rep 1) entrainée par un moteur thermique (rep 2) débite 30 l/min. Tout le débit de la pompe retourne au réservoir par le centre du distributeur en passant de P vers T. L’avantage du centre en H est que l’huile ne lamine pas (ne chauffe pas) dans le limiteur de pression lorsque le distributeur est au repos. Nous avons 2 bars en M1 (uniquement les pertes de charge : frottement de l’huile dans la tuyauterie).

Le vérin (rep 9) est dit flottant, puisqu’il peut rentrer ou sortir si un effort mécanique s’applique sur celui-ci.



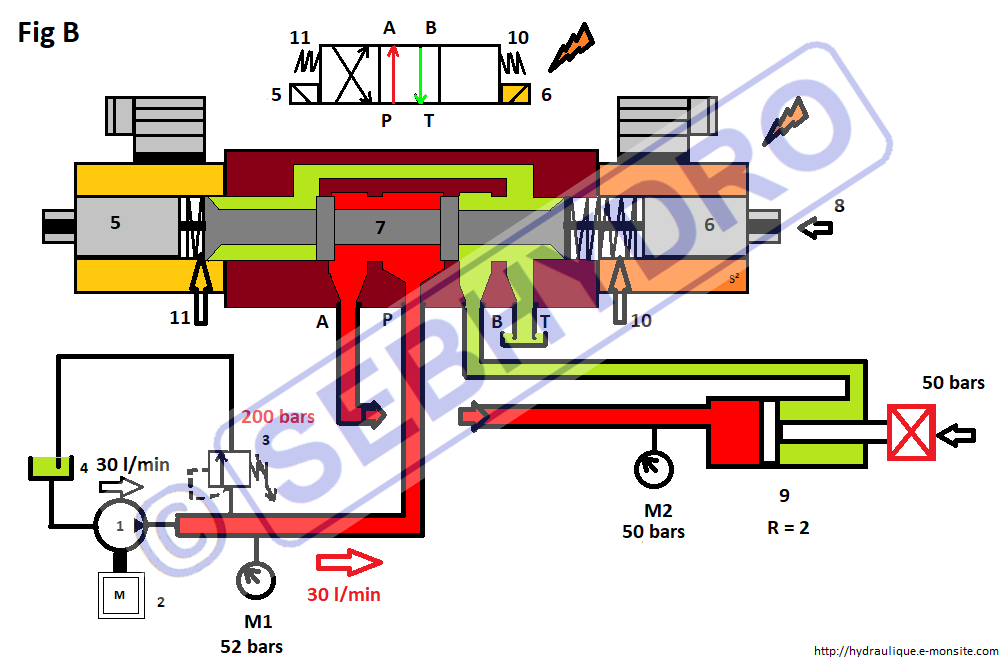

3- Distributeur 4/3 centre H : flèches droites

Distributeur 4/3 centre H : flèches droites

En alimentant la bobine (rep 6), le tiroir (rep 7) se déplace vers la gauche et comprime le ressort de rappel (rep 11), orientant l’huile de P vers A et B vers T, correspondant à la case flèches droites du symbole.

L’huile de la pompe déplace le vérin, la pression est créée par l’effort à vaincre (la charge). Nous lisons 50 bars en M2 et 52 bars en M1.

L’huile de la petite chambre du vérin retourne au réservoir en passant par le distributeur de B vers T.

Lorsque la bobine électrique n’est plus alimentée, le ressort (rep 11) ramène le tiroir en position centrale.



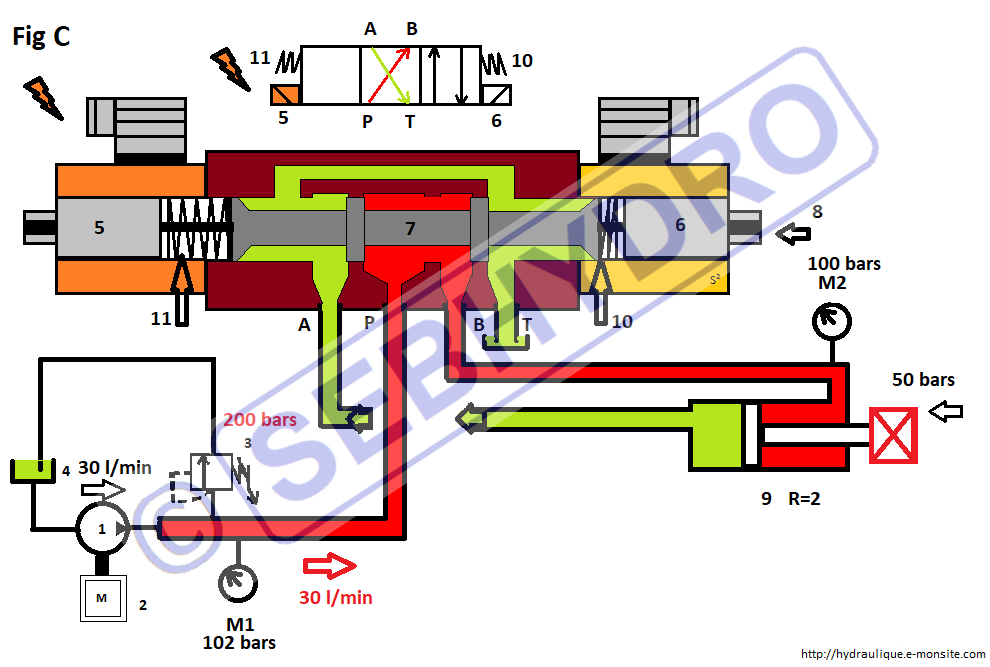

4- Distributeur 4/3 centre H : flèches croisées





Distributeur 4/3 centre en H: flèches croisées

En alimentant la bobine (rep 5) le tiroir (rep 7) se déplace vers la droite et comprime le ressort de rappel (rep 10). Le débit de la pompe est orienté de P vers B et déplace le vérin. On constate 100 bars en M2 et 102 bars en M1. La pression est multipliée par 2 lorsque le vérin rentre . Ceci est dû à la surface d’appui de l’huile qui est 2 fois plus petite. (rapport de section).

L’huile issue de la grande chambre du vérin retourne au réservoir en passant par le distributeur de A vers T.

Lorsque la bobine électrique n’est plus alimentée, le ressort de rappel (rep 10) ramène le tiroir (rep 7) en position centrale.
