Fonctionnement pompe hydraulique à sommation de puissance

Promotion

Boîtier test pour capteur 3 & 4 fils

Boîtier test pour le controle des capteurs 2 & 3 fils. Capteur avec connecteur 4 broches -...

99,00€ 89,10€ TTC
82,50€ 74,25€ HT

Détails

Promotion

E-learning formation hydraulique

Formation hydraulique E-learning. Vidéo-learning. Concept innovant avec le suivi d'un formateur. ...

620,00€ 496,00€ TTC
516,67€ 413,33€ HT

Détails

Hydraulique proportionnelle : Formation Vol 5

Formation hydraulique comprise des techniciens. Retrouver dans ce livret les cours associés...

55,00€ TTC 52,13€ HT

Détails

Promo

"Les systèmes électriques embarqués" Vol 1 (livre + vidéos)

Formation électrique: Explication simple comprise de tous. Retrouver les cours associés...

55,00€ 49,50€ TTC
52,13€ 46,92€ HT

Détails

Formation "Les bases de l'hydraulique" Vol 1 (livre + vidéos)

Véritable formation hydraulique : explications simples, comprises de tous. Véritable...

55,00€ TTC 52,13€ HT

Détails

1- Introduction

Formation "Les bases de l'hydraulique" Vol 2 (livre + vidéos)

Véritable formation hydraulique : Explication simple, comprise de tous. Formation hydraulique :...

55,00€ TTC 52,13€ HT

Détails

Puissance hydraulique :

"Approfondir ses connaissances en hydraulique" Vol 3 (livre + vidéos)

Véritable formation hydraulique : Explication simple, comprise de tous. Suite logique des 2 autres...

55,00€ TTC 52,13€ HT

Détails

La puissance est le produit de la pression par le débit. L’idée est que la pompe réduise sa cylindrée lorsque la pression du circuit hydraulique devient trop importante.

La pompe à sommation de puissance possède 2 barillets reliés ensemble mécaniquement. Ce type de pompe est souvent utilisé pour les minipelles et engins de TP utilisant une distribution de type 6/3. Cela permet d’avoir 2 débits distincts, chaque débit est dirigé par un joystick, ce qui rend la conduite de l’engin plus agréable.

"Régulation des systèmes hydrauliques" Vol 4 (livre + vidéos)

Formation hydraulique: Explication simple comprise de tous. Retrouver les cours associés aux...

55,00€ TTC 52,13€ HT

Détails

2 - Stand-by

Promotion

Boitier test bobine hydraulique DIN EN 175 301-803-A (HIRSCHMANN GDM-séries)

Boitier test bobine hydraulique DIN EN 175 301-803-A (HIRSCHMANN GDM-séries) Boitier test bobine...

99,00€ 89,10€ TTC
82,50€ 74,25€ HT

Détails

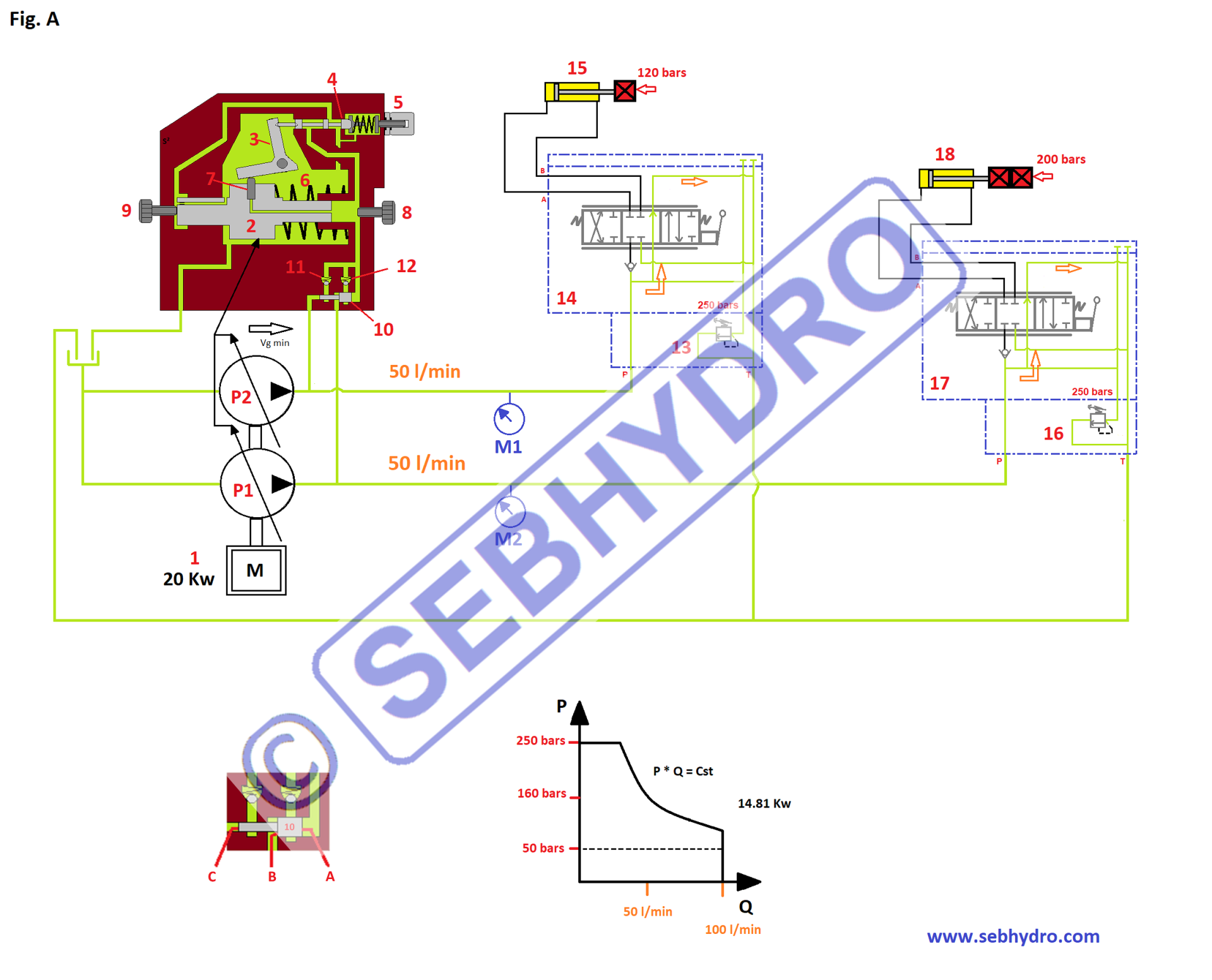

On retrouve Fig. A :

Rep 1 : Moteur thermique 20 Kw	Rep 10 : Tiroir étagé
Rep 2 : Piston de commande	Rep 11 : Clapet de sélection
Rep 3 : Equerre sur pivot	Rep 12 : Clapet de sélection
Rep 4 : Tiroir de régulation	Rep 13 : Limiteur de pression
Rep 5 : Ensemble ressort réglable	Rep 14 : Distributeur 6/3
Rep 6 : Ressort de rappel du piston de commande	Rep 15 : Vérin double effets
Rep 7 : Piston de mesure coulissant sur équerre	Rep 16 : Limiteur de pression
Rep 8 : Butée cylindrée mimi	Rep 17 : Distributeur 6/3
Rep 9 : Butée cylindrée maxi	Rep 18 : Vérin double effets

Promotion

Formation hydraulique : les bases Vol 1 & 2

Se former en hydraulique. 40 cours hydrauliques associés à 40 vidéos. Véritable...

110,00€ 99,00€ TTC
104,27€ 93,84€ HT

Détails

2 - Régulateur de débit fermé

Au démarrage du moteur thermique (Rep 1), les barillets de pompe sont orientés pleine cylindrée à l’aide du ressort du piston de commande (Rep 6). La pompe débite 100 l/min.

50 l/min sont dirigés vers le réservoir grâce au centre à suivre du distributeur 6/3 (Rep 14). 50 l/min sont dirigés vers le réservoir grâce au centre à suivre du distributeur 6/3 (Rep 17) Une pression résiduelle créée par les pertes de charges est constatée en M1 et M2

On constate que le moteur thermique a une puissance de 20 Kw, ce qui ne permet pas d’entrainer les 2 barillets de la pompe avec un débit maximal (100 l/min) à une pression maximale (250 bars)

P = 250 * 100 / 540 = 46.30 Kw.

livre contrôle, réglage, dépannage minipelle

Contrôle / Réglage / Dépannage hydraulique mini-pelle livre

La procédure de contrôle, réglage et dépannage est décrite à l'aide d'un schéma de mini-pelle 1.6T....

55,00€ TTC 52,13€ HT

Détails

Pour ne pas caler le moteur thermique, la pompe sera réglée à 15 Kw.

On remarque que le piston de mesure (Rep 7) coulisse sur l’équerre (Rep 3). Elle est reliée au tiroir de régulation (Rep 4) qui tend à s’opposer à son basculement. Grâce à cet assemblage mécanique, l’effort pour basculer l’équerre lorsque les barillets de pompe sont orientés pleine cylindrée est plus faible que lorsque les barillets de pompe auront réduit leurs cylindrées. De ce fait, dès que la pompe aura commencé à réduire sa cylindrée, la puissance demandée au moteur thermique sera constante (P * Q = Constant).

Formation hydraulique les bases ebook a telecharger 2

Formation "Les bases de l'hydraulique" Vol 1 version Ebook à télécharger

Véritable formation hydraulique : explications simples, comprises de tous. Cours en téléchargement...

55,00€ TTC 52,13€ HT

Détails

3- Phase régulation

Formation "Les bases de l'hydraulique" Vol 2 version Ebook USB

Formation hydraulique : Explication simple, comprise de tous.Formation hydraulique : Explication...

55,00€ TTC 52,13€ HT

Détails

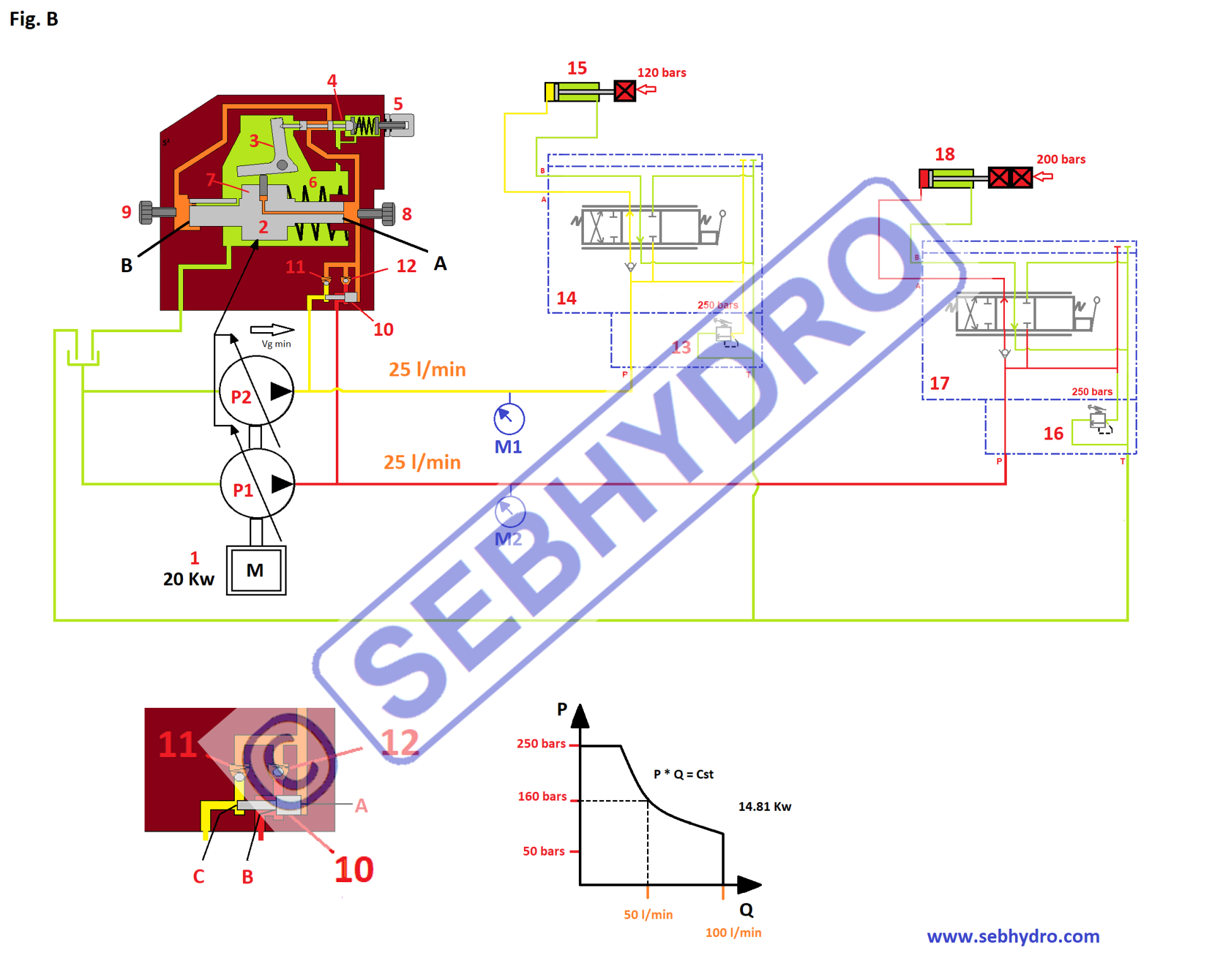

Sur la Fig. B, les distributeurs 6/3 (Rep 14 & 17) sont actionnés totalement. Tout le débit des barillets de la pompe sont orientés vers les vérins (Rep 15 & 18). La pression nécessaire pour déplacer le vérin (Rep 15) est de 120 bars. La pression nécessaire pour déplacer le vérin (Rep 18) est de 200 bars.

Chaquepression est aiguillée sur une surface du piston étagé (Rep 10). L’ensemble piston étagé (Rep 10) + clapets (Rep 11 & 12) ont pour rôle de calculer une pression moyenne qui sera appliquée sous le piston de mesure (Rep 7).

Constat du piston étagé :

Surface A = Surface B + Surface C

1 cm² = 0.5 cm² + 0.5 cm²

Calcul de la pression d’équilibre du piston étagé :

Pression * Surface A = Pression * Surface B + Pression * Surface C

P * 1 = 200 * 0.5 + 120 * 0.5

P = 160 bars

Le clapet de sélection (Rep 12) s’ouvre, l’huile est aiguillée sous le piston de mesure (Rep 7) à 160 bars.

"Approfondir ses connaissances en hydraulique" Vol 3 Ebook à télécharger

Formation hydraulique : Explication simple, comprise de tous. En version à télécharger...

55,00€ TTC 52,13€ HT

Détails

Phase transitoire du changement de cylindrée :

A l’intérieure de la pompe, lorsque la pression appliquée sous le piston de mesure (Rep 7) atteint l’effort nécessaire pour basculer l’équerre (Rep 3), le tiroir de régulation (Rep 4) se déplace vers la droite et oriente l’huile de l’autre côté du piston de commande (Rep 2) du plateau de la pompe. La même pression est de chaque côté du piston de commande (Rep 2), mais la surface B est plus importante que la surface A et il en résulte un déplacement du piston de commande avec une réduction de la cylindrée de la pompe.
