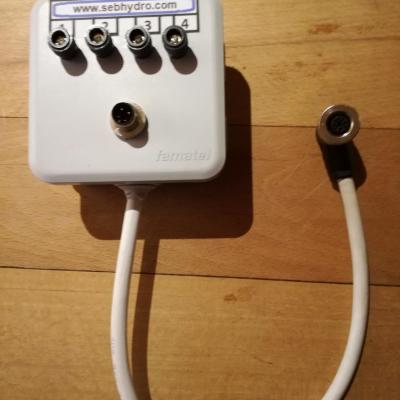

Boîtier test pour capteur 3 & 4 fils

Boîtier test pour le controle des capteurs 2 & 3 fils. Capteur avec connecteur 4 broches -...

99,00€ 89,10€ TTC
82,50€ 74,25€ HT

Détails

Promotion

E-learning formation hydraulique

Formation hydraulique E-learning. Vidéo-learning. Concept innovant avec le suivi d'un formateur. ...

620,00€ 496,00€ TTC
516,67€ 413,33€ HT

Détails

Promo

Les systemes electrique industriels page 7

"Les systèmes électriques industriels" (livre + vidéos)

Formation électrique: Explication simple comprise de tous. Retrouver les cours associés...

55,00€ 49,50€ TTC
52,13€ 46,92€ HT

Détails

Promo

"Les systèmes électriques embarqués" Vol 1 (livre + vidéos)

Formation électrique: Explication simple comprise de tous. Retrouver les cours associés...

55,00€ 49,50€ TTC
52,13€ 46,92€ HT

Détails

Formation "Les bases de l'hydraulique" Vol 1 (livre + vidéos)

Véritable formation hydraulique : explications simples, comprises de tous. Véritable...

55,00€ TTC 52,13€ HT

Détails

1- Introduction

Le circuit de charge d’un véhicule doit être capable de fournir un courant électrique nécessaire pour recharger la batterie et alimenter tous les consommateurs du véhicules (l’éclairage, la signalisation, la ventilation…). La valeur du courant fourni par l’alternateur dépend de la vitesse de rotation du moteur.

Le circuit de charge comprend :

Une batterie.
Un générateur.
Un pont redresseur.
Un régulateur de tension.

Comme son nom l’indique, l’alternateur est un générateur qui délivre une tension alternative qu’il faut redresser par un pont de diode car la batterie n’accepte que du courant continu.

Un régulateur de tension sera nécessaire pour limiter la tension à14.4V pour des circuits 12V et 28.8V pour des circuits 24V.

Formation "Les bases de l'hydraulique" Vol 2 (livre + vidéos)

Véritable formation hydraulique : Explication simple, comprise de tous. Formation hydraulique :...

55,00€ TTC 52,13€ HT

Détails

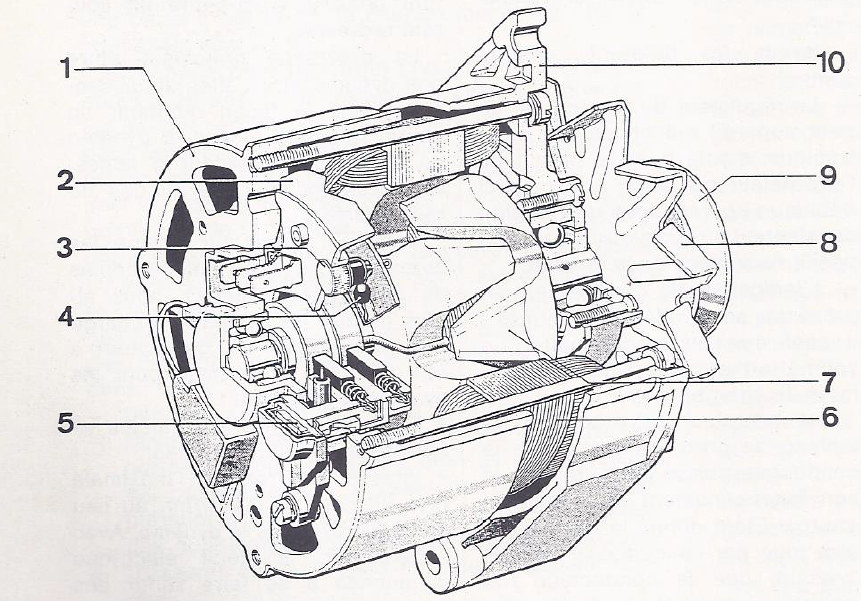

2- L'alternateur

"Approfondir ses connaissances en hydraulique" Vol 3 (livre + vidéos)

Véritable formation hydraulique : Explication simple, comprise de tous. Suite logique des 2 autres...

55,00€ TTC 52,13€ HT

Détails

"Régulation des systèmes hydrauliques" Vol 4 (livre + vidéos)

Formation hydraulique: Explication simple comprise de tous. Retrouver les cours associés aux...

55,00€ TTC 52,13€ HT

Détails

3- Principe de charge

Promotion

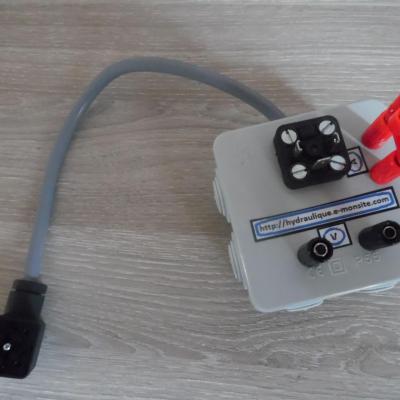

Boitier test bobine hydraulique DIN EN 175 301-803-A (HIRSCHMANN GDM-séries)

Boitier test bobine hydraulique DIN EN 175 301-803-A (HIRSCHMANN GDM-séries) Boitier test bobine...

99,00€ 89,10€ TTC
82,50€ 74,25€ HT

Détails

Promotion

Formation hydraulique : les bases Vol 1 & 2

Se former en hydraulique. 40 cours hydrauliques associés à 40 vidéos. Véritable...

110,00€ 99,00€ TTC
104,27€ 93,84€ HT

Détails

Inducteur : Bobinages du rotor (partie mobile de l’alternateur). Lorsque les bobinages du rotor sont alimentés, ils créent un champ magnétique (aimantation).

Induit : Bobinages du stator (partie fixe de l’alternateur). Lorsque les bobinages sont soumis à un champ magnétique, ils créent un courant.

Collecteur : Partie du rotor qui permet d'alimenter les bobinages de l'inducteur l'un après l'autre.

Balais : Également appelés charbons. Ils assurent le passage du courant au travers du collecteur.

Le fonctionnement de l’alternateur est basé sur la propriété des phénomènes de self induction.

Quelques notions :

Lorsqu’ un courant traverse un bobinage, le bobinage crée un champ magnétique et se comporte comme un aimant.

Lorsqu’un aimant est agité devant un bobinage, celui-ci crée des impulsions positives et négatives. (Courant alternatif)

livre contrôle, réglage, dépannage minipelle

Contrôle / Réglage / Dépannage hydraulique mini-pelle livre

La procédure de contrôle, réglage et dépannage est décrite à l'aide d'un schéma de mini-pelle 1.6T....

55,00€ TTC 52,13€ HT

Détails

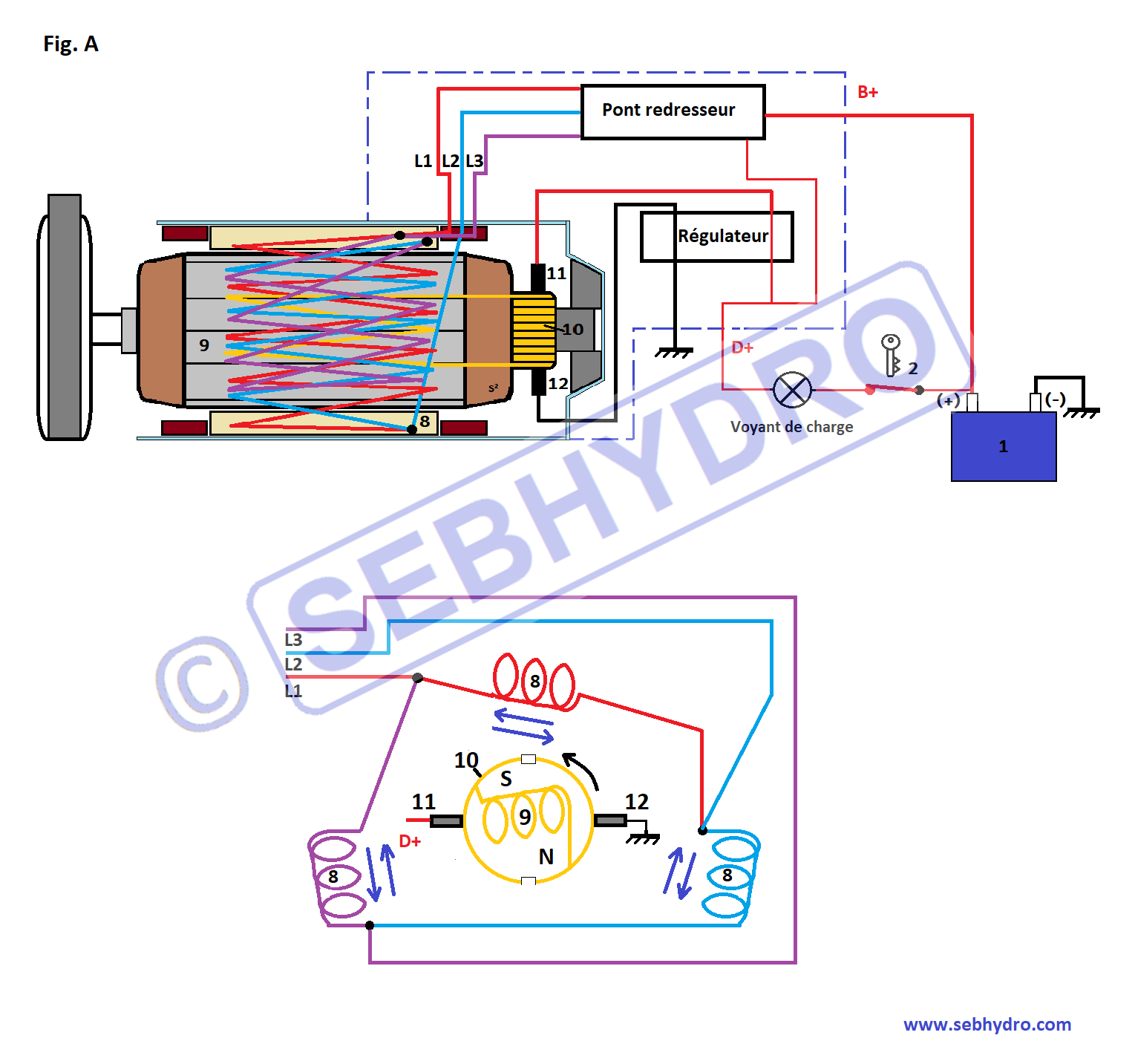

L’alternateur possède 3 connections :

B+ : (+) batterie.
D+ : (+) après contact.
Une masse.

Le pont redresseur et le régulateur de tension font partie intégrante de l’alternateur.

En alimentant l’inducteur de l’alternateur, un champ magnétique apparaît dans les bobinages du rotor et le polarise. (Création d’un aimant). L’aimant en tournant à proximité des bobinages du stator crée un courant alternatif qu’il est nécessaire de redresser pour recharger la batterie.

Formation hydraulique les bases ebook a telecharger 2

Formation "Les bases de l'hydraulique" Vol 1 version Ebook à télécharger

Véritable formation hydraulique : explications simples, comprises de tous. Cours en téléchargement...

55,00€ TTC 52,13€ HT

Détails

4- Fonctionnement alternateur

Formation "Les bases de l'hydraulique" Vol 2 version Ebook USB

Formation hydraulique : Explication simple, comprise de tous.Formation hydraulique : Explication...

55,00€ TTC 52,13€ HT

Détails

Sur la Fig. B on retrouve :

Rep1 : Batterie.
Rep 2 : Contact Neiman.
Voyant de charge.
Régulateur de tension.
Balais.
Rotor bobiné (Inducteur)
Stator bobiné triphasé : montage étoile (Induit).
Pont de diode.
W : Sortie pour compte tour.
C : condensateur.

Fonction amorçage (Fig. B)

Le moteur thermique est à l’arrêt et l’alternateur ne tourne pas.

En actionnent le contact du Neiman, le + 12 V est mis en relation avec le voyant de charge, la sortie du voyant de charge alimente en série le bobinage du rotor par la borne D+, le régulateur de tension et un balai. L’autre extrémité du rotor est reliée à la masse en passant par le régulateur de tension et l’autre balai.

On constate que la résistance de l’ampoule est bien plus grande que celle du rotor.

L’ampoule s’allume, la différence de tension aux bornes de l’ampoule est de 10 Volts et la différence de tension aux bornes du rotor est de 2 Volts. La tension de 2 V permet de créer l’aimantation du rotor.

"Approfondir ses connaissances en hydraulique" Vol 3 Ebook à télécharger

Formation hydraulique : Explication simple, comprise de tous. En version à télécharger...

55,00€ TTC 52,13€ HT

Détails

Contrôle / Réglage / Dépannage hydraulique mini-pelle livre

La procédure de contrôle, réglage et dépannage est décrite à l'aide d'un schéma de mini-pelle 1.6T....

55,00€ TTC 52,13€ HT

Détails

Promotion

Formation hydraulique Vol 1, 2 & 3

3 livres pour se former en hydraulique. 55 cours associés à des vidéos consultables...

165,00€ 148,50€ TTC
156,40€ 140,76€ HT

Détails

"Régulation des systèmes hydrauliques" Vol 4 Version Ebook à télécharger

Formation hydraulique: Explication simple comprise de tous. Retrouver les cours associés aux...

55,00€ TTC 52,13€ HT

Détails

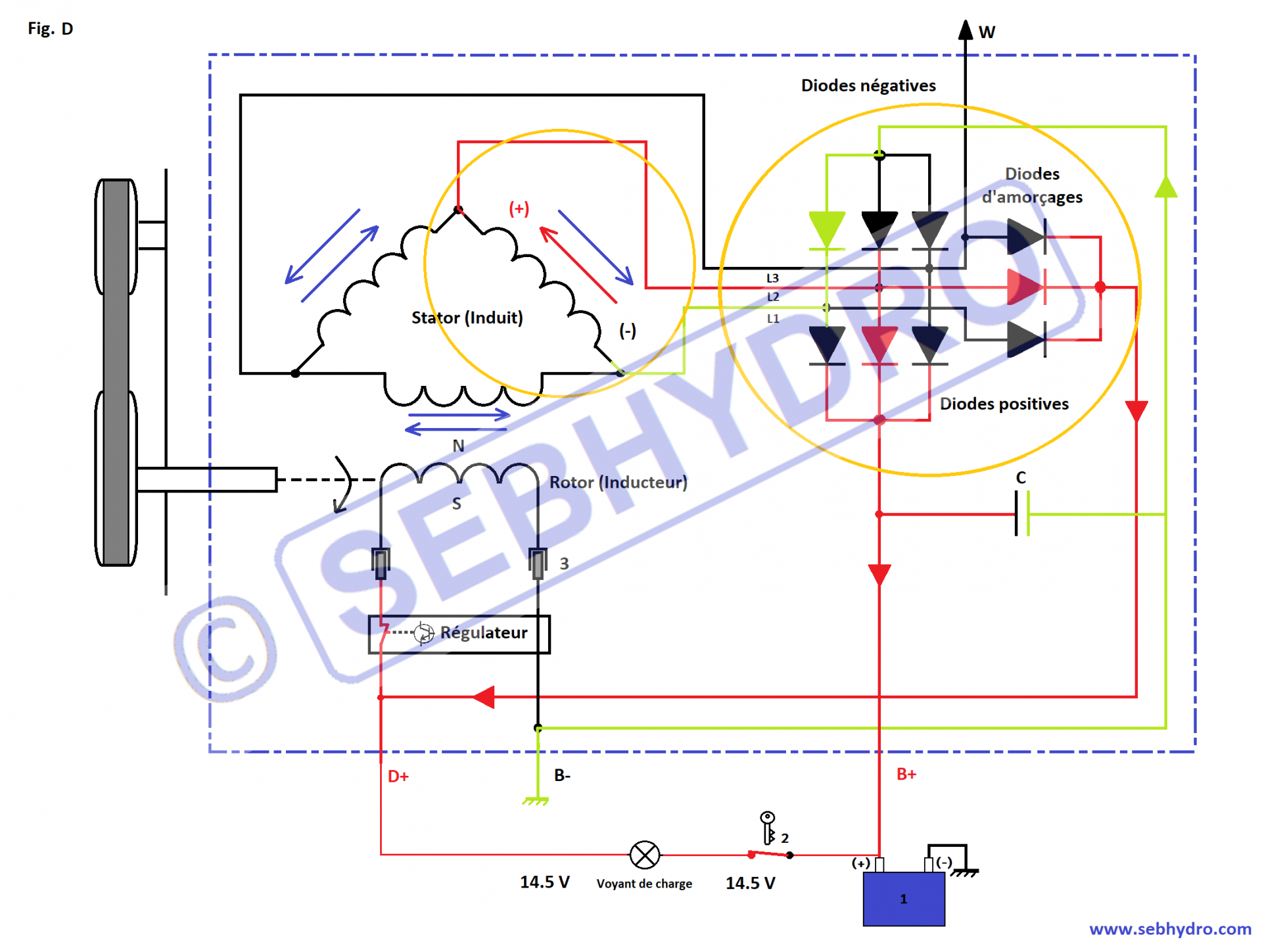

Redressement (Fig. D)

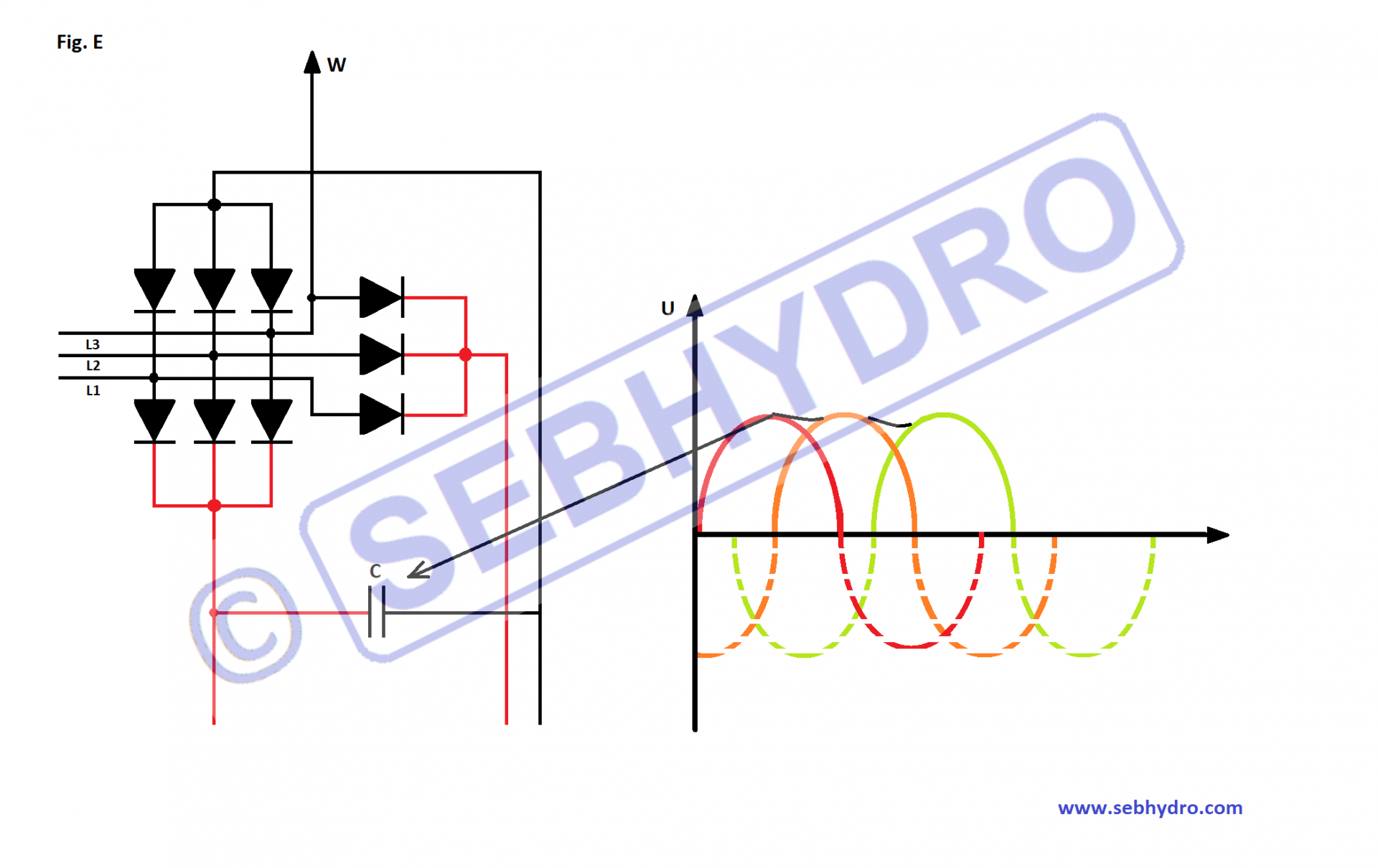

Le pont redresseur comporte 9 diodes :

3 diodes positives.
3 diodes négatives.
3 diodes d’amorçages.

Les alternances positives du stator sont dirigées grâce aux 3 diodes positives du pont redresseur vers le B+ batterie.

Les alternances négatives du stator sont dirigées de la masse vers les bobinages grâce aux diodes négatives du pont redresseur.

Sur la Fig. B, l’alternance positive est dirigée en L2 et va au B+ de la batterie par une diode positive.

L’alternance négative dirige la masse en L1 par une diode négative.

L’alternance positive est également redirigée en D+ du régulateur de tension.

On remarque que la tension de charge augmente très rapidement. La tension de charge est ramenée en D+, le voyant de charge s’éteint puisque la différence de tension à ses bornes est de 0 V. En revanche le système a tendance à s’emballer, la tension sur le bobinage du rotor est plus forte, donc l’aimant est plus fort et le courant induit dans le stator augmente. Le régulateur de tension permet de limiter la tension à 14.5 V en faisant des coupures sur l’excitation.

Contrôle / Réglage / Dépannage hydraulique mini-pelle version Ebook

La procédure de contrôle, réglage et dépannage est décrite à l'aide d'un schéma de mini-pelle 1.6T....

55,00€ TTC 52,13€ HT

Détails

Promo

Formation électro-hydraulique en 10 Volumes

9 livres pour se former en hydraulique / électrique. Cours associés à des...

550,00€ 467,50€ TTC
521,33€ 443,13€ HT

Détails

Promo

Habilitation electrique industrielle page 1

Habilitation électrique industrielle (livre)

Formation électrique: Explication simple comprise de tous. Préparation à...

55,00€ 35,75€ TTC
52,13€ 33,89€ HT

Détails

Promo

Couverture formation electrique ebook vol 1 a telecharger

"Les systèmes électriques embarqués" Vol 1 version Ebook à télécharger

Formation électrique: Explication simple comprise de tous. Retrouver les cours associés...

55,00€ 49,50€ TTC
52,13€ 46,92€ HT

Détails

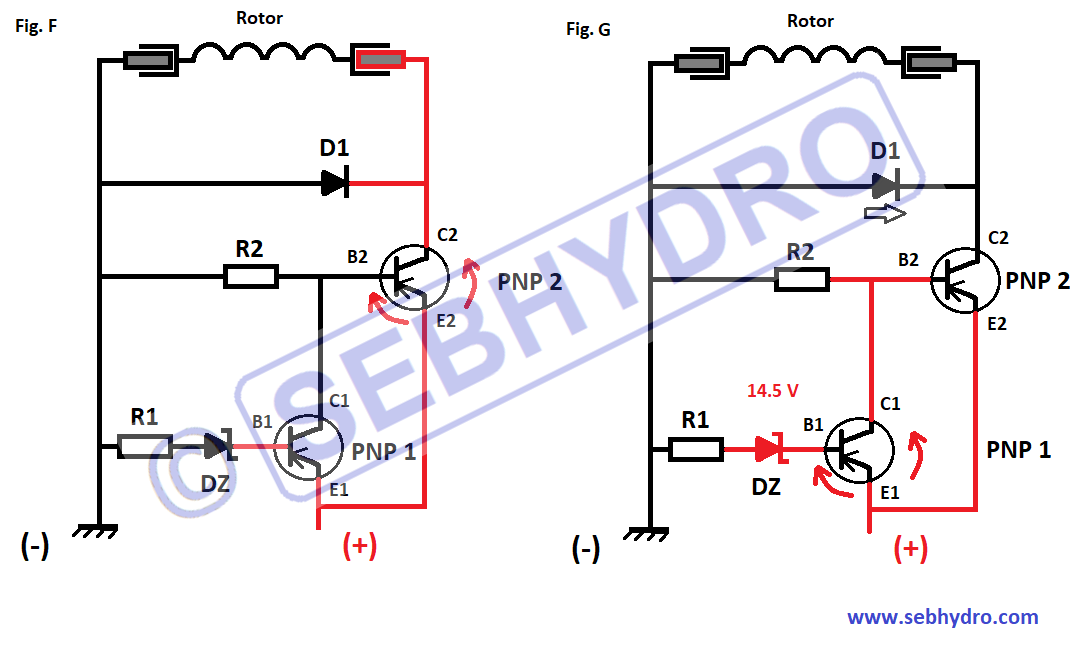

Régulateur de tension (Fig. F & G)

Afin de réguler la tension, il est nécessaire d’effectuer des micros coupures sur l’excitation du rotor pour diminuer « la puissance de l’aimant ».

Le régulateur de tension comporte des transistors qui permettent des coupures rapides et une diode zener qui a la particularité d’être passante dans le sens inverse lorsqu’elle atteint une tension de claquage de 14.5 V.

On retrouve :

DZ : diode zener.
PNP 1 : transistor PNP (pilote la fermeture du 2éme transistor).
PNP 2 : transistor PNP (alimente le rotor).
R1 & R2 :Résistances de limitation (limite les surintensités dans les transistors).
D1 : Diode de roue libre (protège les transistors des effets de self).

Rappel du fonctionnement transistor PNP :

Lorsque la base est reliée à la masse et que l’émetteur est alimenté par un positif (+), le passage du courant se fait de l’émetteur vers le collecteur.

Sur la Fig. F, le rotor est alimenté par le transistor PNP 2. La diode zener reste fermée car la tension est inférieure à la tension de claquage (14.5V).

Sur la Fig. G, la tension atteint la valeur de claquage de la diode zener. La diode DZ devient passante et relie à la masse le transistor PNP 1 qui s’active. En s’activant, un positif (+) est ramené sur la base du transistor PNP 2 qui ferme le passage entre E2 et C2. Le rotor n’est plus alimenté, ce qui permet à l’aimantation de diminuer et d’abaisser la tension de sortie de l’alternateur.

Le courant induit dans les bobinages du rotor crée une importante tension inverse dans le circuit électrique à l’arrêt de l’excitation. Ce phénomène est appelé effet de self.

La diode D1 est une diode de roue libre installer pour protéger les transistors des arcs électriques.

5- Disfonctionnement

Incidents	Constats	Causes	Actions
Absence de charge (Décharge de la batterie) Le voyant de charge s’allume	L’alternateur ne tourne pas	Courroie cassée	La remplacer
		Courroie patine	La tendre
		Roulement grippé	Le remplacer
	L’alternateur tourne	Fils électriques débranchés	Vérifier et rebrancher
		Mauvais contact, oxydation	Vérifier les chutes de tension et les supprimer
		Court-circuit dans le circuit de charge ou sur le circuit du véhicule	Vérifier, isoler
		Le courant n’arrive pas à la borne D+	Vérifier les branchements, fusibles, contact…
		Le courant arrive à la borne D+	Vérifier le débit de l’alternateur, l’usure des balais, le régulateur, les diodes de redressement, le collecteur, l’induit, l’inducteur
Excès de charge Bouillonnement excessif de l’électrolyte Intensité lumineuse excessive Le voyant de charge s’allume		Circuit régulation	Vérifier latension de charge Vérifier la connexion de masse du régulateur. Changement régulateur de tension.
