1 - Historique.

Depuis les années 1960, la longueur de câble utilisée dans les véhicules ne cesse d'augmenter pour atteindre les 2 Km à la fin dans les années 1990.

Les normes de pollution, le souhait d'abaisser la consommation, d'augmenter la sécurité et d'accroître le confort de conduite oblige les constructeurs à multiplier les capteurs et les actionneurs dans les véhicules. Le multiplexage s'impose aujourd'hui dans tous les véhicules, les matériels agricoles, les avions, les bateaux, les applications industrielles, la domotique…

En 1983, la société BOSCH lance un projet interne en partenariat avec l'université Karlsruhe pour développer une solution de multiplexage. Le bus CAN (Control Area Network).

En 1985, les premiers composants équipent la première voiture commercialisée (Mercedes classe S).

Depuis 1992, l'utilisation du bus CAN dans l'automobile s'accentue sur les véhicules haut de gamme et devient indispensable aujourd'hui.

"Régulation des systèmes hydrauliques" Vol 4 (livre + vidéos)

Formation hydraulique: Explication simple comprise de tous. Retrouver les cours associés aux...

55,00€ TTC 52,13€ HT

Détails

2 - Avantages du multiplexage :

Promotion

Boîtier test pour capteur 3 & 4 fils

Boîtier test pour le controle des capteurs 2 & 3 fils. Capteur avec connecteur 4 broches -...

99,00€ 89,10€ TTC
82,50€ 74,25€ HT

Détails

3 - Le bus CAN

livre contrôle, réglage, dépannage minipelle

Contrôle / Réglage / Dépannage hydraulique mini-pelle livre

La procédure de contrôle, réglage et dépannage est décrite à l'aide d'un schéma de mini-pelle 1.6T....

55,00€ TTC 52,13€ HT

Détails

Calculateur :

ECU : Electronic Control Unit.
ECM : Electronic Control Module.

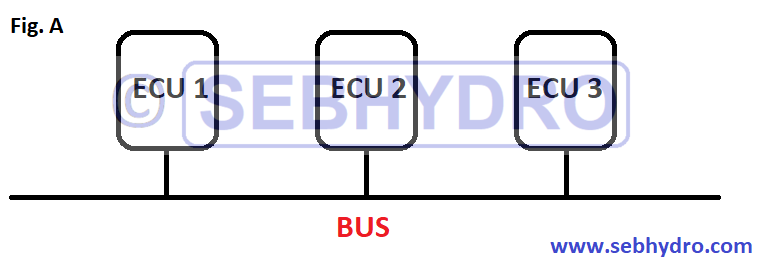

Les calculateurs sont connectés à 2 fils réseaux appelés BUS. Les calculateurs reçoivent et émettent des informations sur le BUS selon un protocole. C'est le protocole CAN (Controller Area Network) qui est utilisé dans l'automobile et les engins.

Il existe 3 types de transmission dans le CAN.

	CAN Low Speed	CAN High Speed	CAN FD
Débit	125 kb/s	De 125 kb/s à 1Mb/s	De 500 kb/s à 4Mb/s
Nombre de nœuds	2 à 20	2 à 30	2 à 30
Courant de sortie	> 1mA sur 2,2 KΩ	25 à 50 mA sur 60 Ω	25 à 50 mA sur 60 Ω
Niveau dominant	CAN H = 4V CAN L = 1V	CAN H = 3,5V CAN L = 1,5V	CAN H = 3,5V CAN L = 1,5V
Niveau récessif	CAN H = 1,75V CAN L = 3,25V	CAN H = CAN L = 2,5V	CAN H = 2,5V CAN L = 1,5V
Caractéristiques du câble	30 pF entre CAN H & CAN L	2 * 120 Ω entre CAN H & CAN L	2 * 120 Ω entre CAN H & CAN L
Tensions d'alimentation	5V	5V	5V

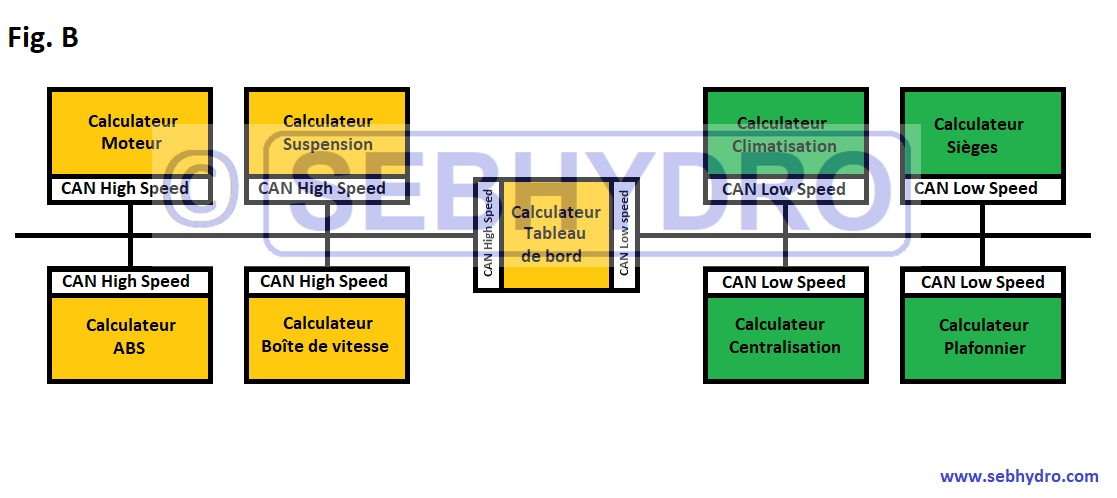

CAN Low Speed ou CAN - LS. Ce bus affiche un débit maximum de 125 Kb/s et peut raccorder jusqu'à 20 calculateurs. Il est utilisé pour la radio, la climatisation, les sièges…
CAN High Speed ou CAN -HS. Ce bus affiche un débit maximum de 1 Mb/s et peut raccorder jusqu'à 30 calculateurs. Il est utilisé pour les équipements de sécurité, boite de vitesse, la suspension…
CAN FD (Flexible Data rate). Évolution du CAN avec un débit de données plus important jusqu'à 4 Mb/s.

Promotion

Boitier test bobine hydraulique DIN EN 175 301-803-A (HIRSCHMANN GDM-séries)

Boitier test bobine hydraulique DIN EN 175 301-803-A (HIRSCHMANN GDM-séries) Boitier test bobine...

99,00€ 89,10€ TTC
82,50€ 74,25€ HT

Détails

Formation hydraulique les bases ebook a telecharger 2

Formation "Les bases de l'hydraulique" Vol 1 version Ebook à télécharger

Véritable formation hydraulique : explications simples, comprises de tous. Cours en téléchargement...

55,00€ TTC 52,13€ HT

Détails

4 - CAN Low Speed

Formation les bases de l hydraulique vol 2 ebook a telecharger

Formation "Les bases de l'hydraulique" Vol 2 version Ebook à télécharger

Formation hydraulique : Explication simple, comprise de tous. En version à télécharger Formation...

55,00€ TTC 52,13€ HT

Détails

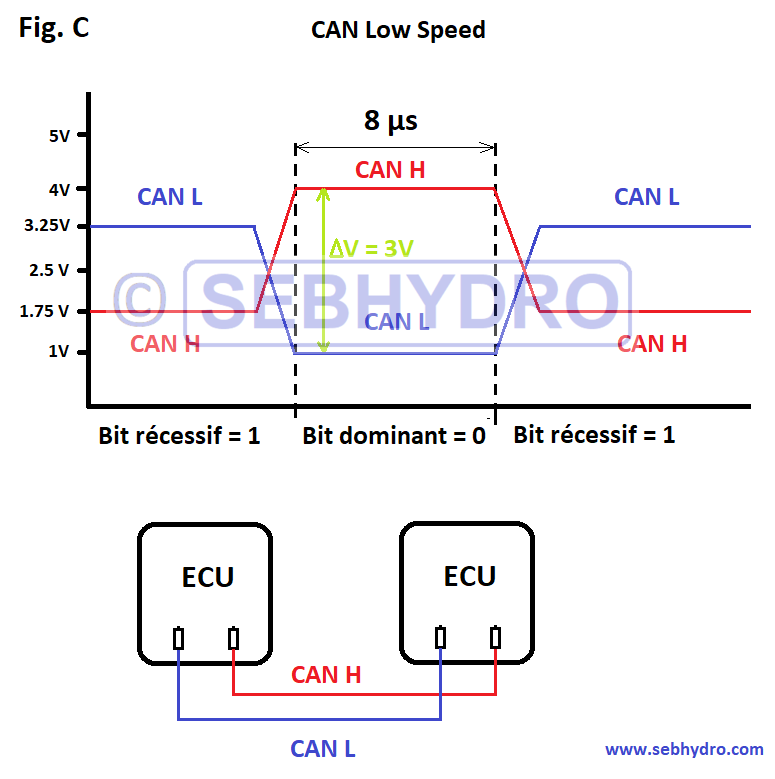

Le mode de transmission Low Speed est composé de 2 fils torsadés dans lesquels passent des informations codées (trame) envoyées et reçues par les calculateurs. Un des fils correspond au CAN L et l'autre est le CAN H.

Le codage s'effectue en fonction d'une différence de tension. Le calculateur détecte un bit récessif ( = 1) si la différence de tension entre le CAN L et CAN H est de 1.5V.

Le calculateur détecte un bit dominant ( = 0) si la différence de tension entre le CAN L et CAN H est de 3V.

Chaque calculateur possède des résistances de terminaison dont la valeur peut varier d'un montage à l'autre.

"Approfondir ses connaissances en hydraulique" Vol 3 Ebook à télécharger

Formation hydraulique : Explication simple, comprise de tous. En version à télécharger...

55,00€ TTC 52,13€ HT

Détails

5 - CAN High Speed

"Régulation des systèmes hydrauliques" Vol 4 Version Ebook à télécharger

Formation hydraulique: Explication simple comprise de tous. Retrouver les cours associés aux...

55,00€ TTC 52,13€ HT

Détails

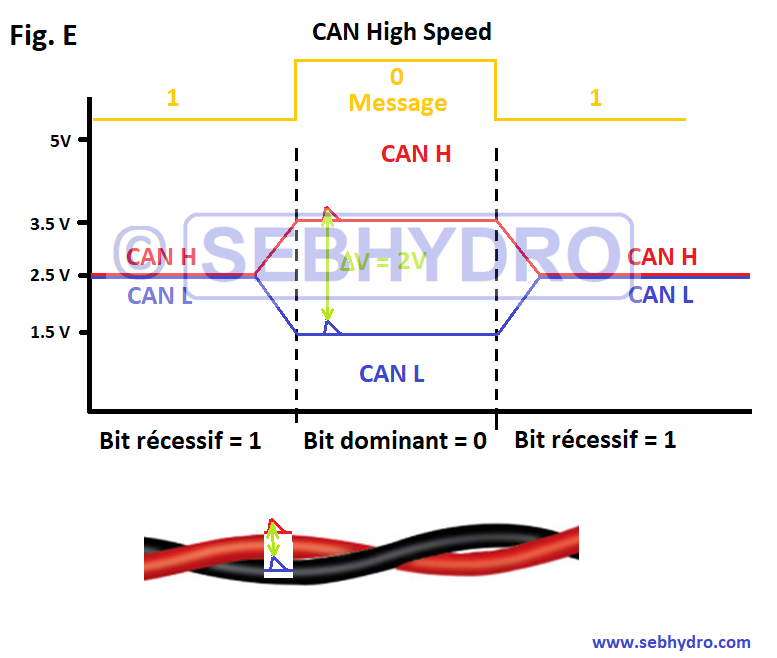

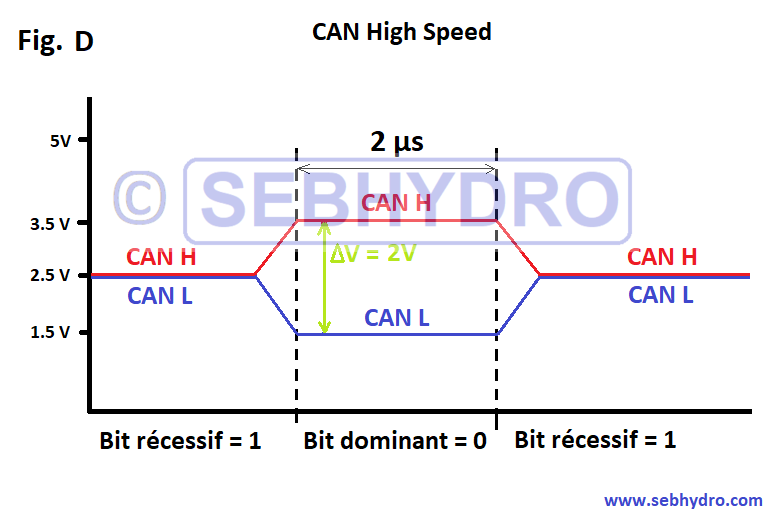

Le mode de transmission High Speed est composé de 2 fils torsadés dans lesquels passent des informations codées (trame) envoyées et reçues par les calculateurs. Un des fils correspond au CAN L et l'autre est le CAN H.

Le codage s'effectue en fonction d'une différence de tension. Le calculateur détecte un bit récessif ( = 1) si la différence de tension entre le CAN L et CAN H est de 0 V.

Le calculateur détecte un bit dominant ( = 0) si la différence de tension entre le CAN L et CAN H est de 2V.

La ligne du bus possède des résistances de terminaison. (2 résistances de 120 Ohms)

Promotion

E-learning formation hydraulique

Formation hydraulique E-learning. Vidéo-learning. Concept innovant avec le suivi d'un formateur. ...

620,00€ 496,00€ TTC
516,67€ 413,33€ HT

Détails

6 - Le réseau bus

Promotion

Formation hydraulique : les bases Vol 1 & 2

Se former en hydraulique. 40 cours hydrauliques associés à 40 vidéos. Véritable...

110,00€ 99,00€ TTC
104,27€ 93,84€ HT

Détails

Promotion

Formation hydraulique Vol 1, 2 & 3

3 livres pour se former en hydraulique. 55 cours associés à des vidéos consultables...

165,00€ 148,50€ TTC
156,40€ 140,76€ HT

Détails

Contrôle et réglage des pompes hydrauliques

Expertise: contrôle et réglage des pompes hydrauliquesExpertise pompe La pompe est un élément...

0,00€ TTC 0,00€ HT

Détails

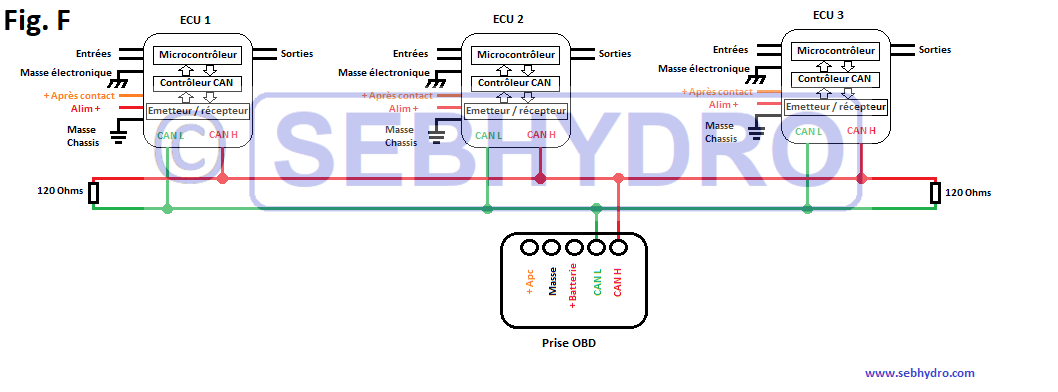

Sur la Figure E, est représenté un réseau bus CAN High Speed.

On retrouve :

Les 2 résistances de terminaison de 120 Ω.
Le fil CAN H de couleur rouge.
Le fil CAN L de couleur vert.
La prise de diagnostic OBD (On Board Diagnostic).
3 Calculateurs.

Les calculateurs sont reliés au réseau bus. Ils sont alimentés (+ batterie et + après contact) et reliés à la masse du véhicule.

Ils possèdent des entrées (contacts, capteurs, potentiomètres…) et des sorties. Elles peuvent être en TOR (Tout Ou Rien), proportionnelles analogiques, proportionnelles PWM.

Les calculateurs possèdent également une masse calculateur pour le bon fonctionnement de certaine entrée / sortie. C'est pour cela que pour toute modification électrique sur un circuit multiplexé ( ajout d'un relais, feu, gyrophare…), il est fortement conseillé de repartir d'un + batterie protégé par un fusible et de relier les récepteurs à la masse châssis.

Les calculateurs émettent et reçoivent des informations qui circulent dans le réseau bus. Chaque calculateur active ses sorties en fonction de toutes les informations reçues qui lui sont utiles. C'est-à-dire qu'un même capteur peut être utilisé par différents calculateurs.

Hotline expertise hydraulique resoudre vos problemes rapidement 4

Forfait expertise hydraulique

Résoudre vos problèmes hydrauliques rapidement HOTLINE (Réponse rapide) Résoudre...

1 320,00€ TTC 1 100,00€ HT

Détails

7 - Les prises diagnostics

Promo

Habilitation electrique industrielle page 1

Habilitation électrique industrielle (livre)

Formation électrique: Explication simple comprise de tous. Préparation à...

55,00€ 35,75€ TTC
52,13€ 33,89€ HT

Détails

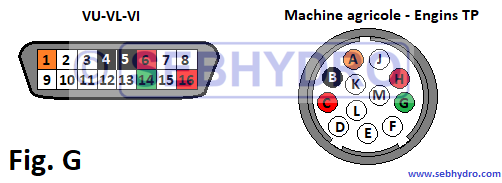

Pour les VU (Véhicules Utilitaires), VL (Véhicules Légers), VI (Véhicules Industriels) la prise diagnostic est rectangulaire avec 16 broches.

Pour les machines agricoles et engins de TP, la prise diagnostic est cylindrique avec 12 broches.

Prise rectangulaire :

1 : +12 Volts après contact.
4 : Masse châssis.
5 : Masse signal.
6 : CAN H.
14 : CAN L.
16 : + 12V batterie.

Prise cylindrique :

A : + après contact.
B : Masse châssis.
C : + batterie.
H : CAN H.
G : CAN L.

Contrôle / Réglage / Dépannage hydraulique mini-pelle version Ebook

La procédure de contrôle, réglage et dépannage est décrite à l'aide d'un schéma de mini-pelle 1.6T....

55,00€ TTC 52,13€ HT

Détails

8 - Test

Promo

Formation électro-hydraulique en 10 Volumes

9 livres pour se former en hydraulique / électrique. Cours associés à des...

550,00€ 467,50€ TTC
521,33€ 443,13€ HT

Détails

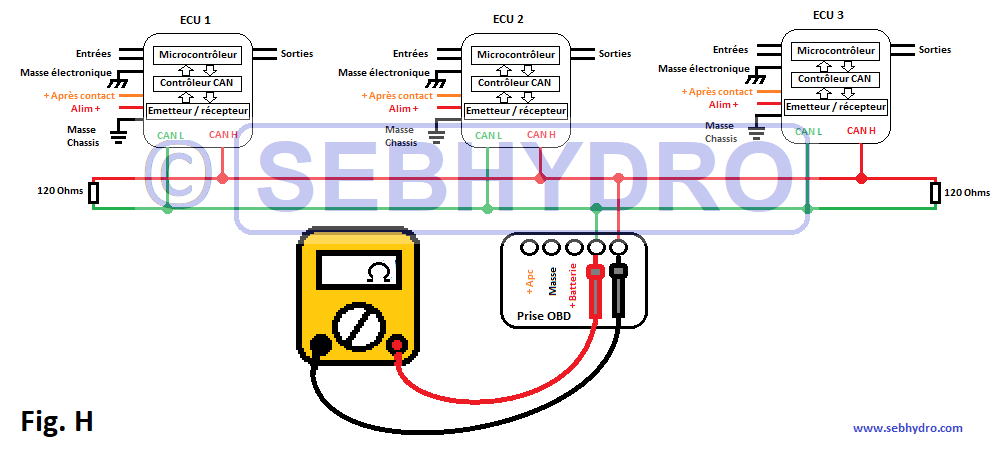

Il est possible sur une transmission CAN High Speed de contrôler la continuité du réseau en mesurant la résistance entre CAN H et CAN L. Attention le contact du véhicule doit être coupé.

La résistance équivalente des 2 résistances de terminaison (120Ω) doit être de 60Ω.

Si R > 60Ω : rechercher une coupure de ligne.
Si R < 60Ω : rechercher un court-circuit entre les lignes.

Recommandations :

Avant toutes interventions électriques sur un engin multiplexé, il faut débrancher la batterie.

Rappel : il est conseillé de débrancher en premier la borne négative de la batterie afin d'éviter le risque de court-circuit entre la borne + et le châssis. Pour rebrancher la batterie, il faut d'abord connecter la borne positive pour éviter des surtensions.

Avant de réaliser des opérations de soudure, il faut débrancher les calculateurs.

Il faut attendre environ 2 minutes après la coupure du contact pour que les communications soient terminées avant de débrancher la batterie.

Il faut attendre environ 1 minute après le rebranchement de la batterie avant de démarrer le véhicule (anti scanning).
