Le cycle de dépollution d'un moteur diesel

Le cycle de dépollution d'un moteur diesel est un processus complexe qui vise à réduire les émissions de gaz et de particules nocives. Historiquement, les moteurs diesel étaient réputés pour leurs émissions de particules fines et d'oxydes d'azote (NOx). Cependant, grâce à l'évolution des normes environnementales (comme les normes Euro) et au développement de nouvelles technologies, les véhicules diesel modernes sont équipés de plusieurs systèmes de dépollution qui agissent en synergie.

Voici les principaux composants et leur rôle dans le cycle de dépollution d'un moteur diesel :

1. La Vanne EGR (Exhaust Gas Recirculation - Recirculation des Gaz d'Échappement)

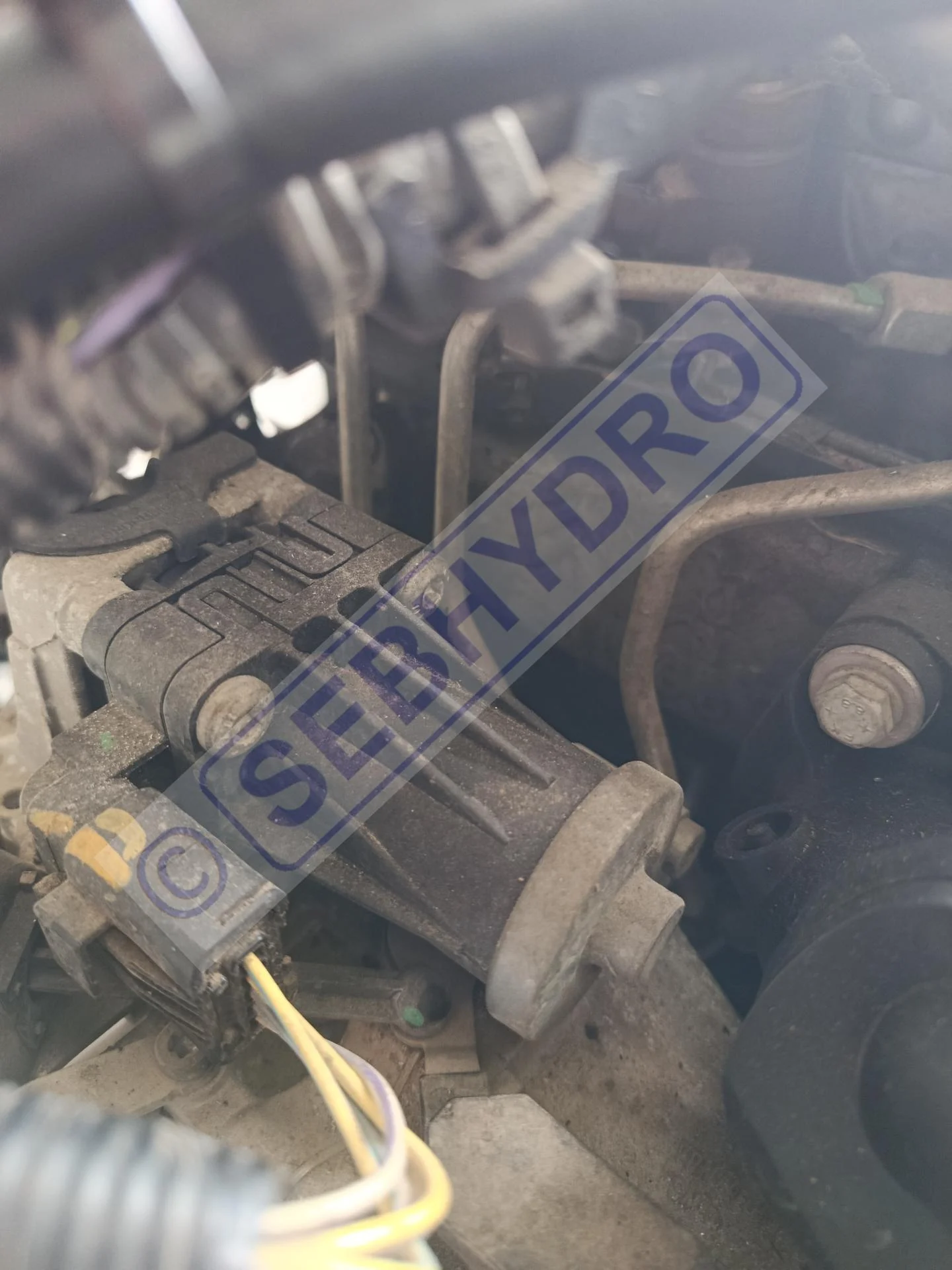

Vanne EGR
  • Rôle : La vanne EGR est l'un des premiers systèmes mis en place pour réduire les émissions de NOx. Les NOx se forment à haute température dans la chambre de combustion, lorsque l'azote et l'oxygène de l'air réagissent.
  • Fonctionnement : La vanne EGR redirige une partie des gaz d'échappement (qui sont pauvres en oxygène) vers l'admission du moteur. En introduisant ces gaz inertes dans la chambre de combustion, elle réduit la quantité d'oxygène disponible et diminue la température de combustion. Cela a pour effet de limiter la formation des oxydes d'azote.
  • Particularité : L'EGR peut s'encrasser avec la suie, ce qui peut affecter son bon fonctionnement et entraîner des problèmes de performance moteur et une augmentation des émissions.

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

2. Le Catalyseur d'Oxydation Diesel (DOC - Diesel Oxidation Catalyst)

Catalyseur
  • Rôle : Le DOC est un catalyseur situé en amont du filtre à particules. Son rôle principal est d'oxyder (brûler) certains polluants présents dans les gaz d'échappement.
  • Fonctionnement : Il contient des métaux précieux (platine, palladium) qui favorisent des réactions chimiques pour transformer :
    • Le monoxyde de carbone (CO) en dioxyde de carbone (CO2).
    • Les hydrocarbures imbrûlés (HC) en dioxyde de carbone (CO2) et vapeur d'eau (H2O).
    • Il peut également oxyder une partie du monoxyde d'azote (NO) en dioxyde d'azote (NO2), ce qui est crucial pour la régénération passive du FAP.

3. Le Filtre à Particules (FAP - Diesel Particulate Filter)

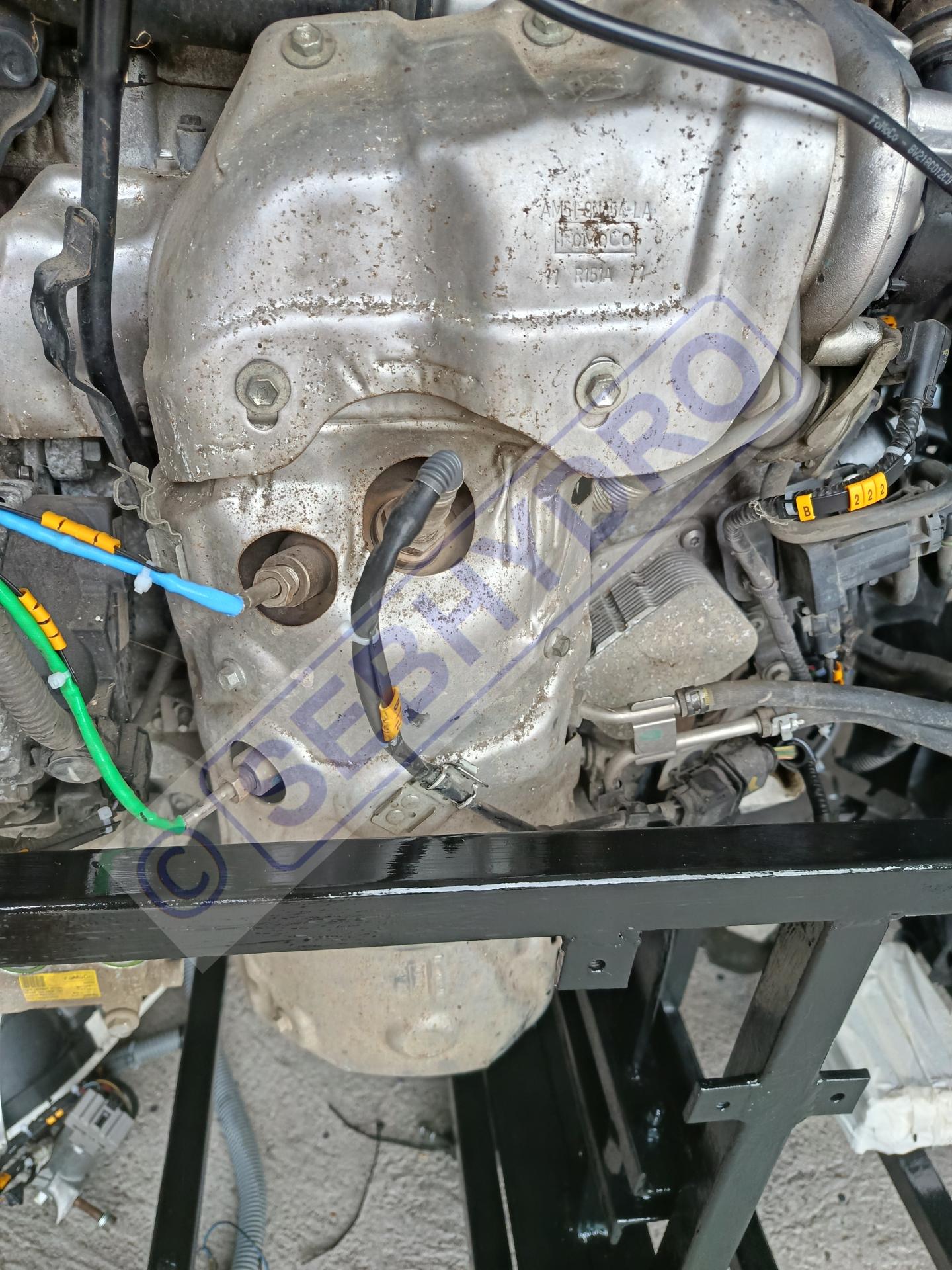

Filtre à particules FAP
  • Rôle : Le FAP est conçu pour piéger les particules fines (suies) émises par la combustion du diesel, qui sont particulièrement nocives pour la santé.
  • Fonctionnement : Il est constitué d'une structure poreuse en céramique qui retient les particules. Au fur et à mesure que les particules s'accumulent, le filtre s'encrasse et peut gêner le flux des gaz d'échappement, entraînant une perte de puissance et une surconsommation. Pour éviter cela, le FAP doit être régulièrement "régénéré".
  • La régénération du FAP : Il existe plusieurs types de régénération :
    • Régénération passive : Elle se produit naturellement lorsque le moteur atteint une température suffisamment élevée (par exemple, lors de trajets sur autoroute). Le NO2 produit par le DOC réagit avec la suie pour la transformer en CO2.
    • Régénération active : Lorsque les conditions de conduite ne permettent pas une régénération passive suffisante (par exemple, en ville avec des petits trajets), le calculateur moteur déclenche une régénération active. Cela implique généralement une augmentation de la température des gaz d'échappement par des post-injections de carburant dans les cylindres ou directement dans la ligne d'échappement. Ces injections augmentent la température dans le FAP, brûlant la suie accumulée.
    • Régénération forcée (en atelier) : Si les régénérations automatiques sont insuffisantes et que le FAP est trop encrassé, une régénération peut être déclenchée manuellement par un professionnel à l'aide d'un outil de diagnostic.

4. Le Système de Réduction Catalytique Sélective (SCR - Selective Catalytic Reduction)

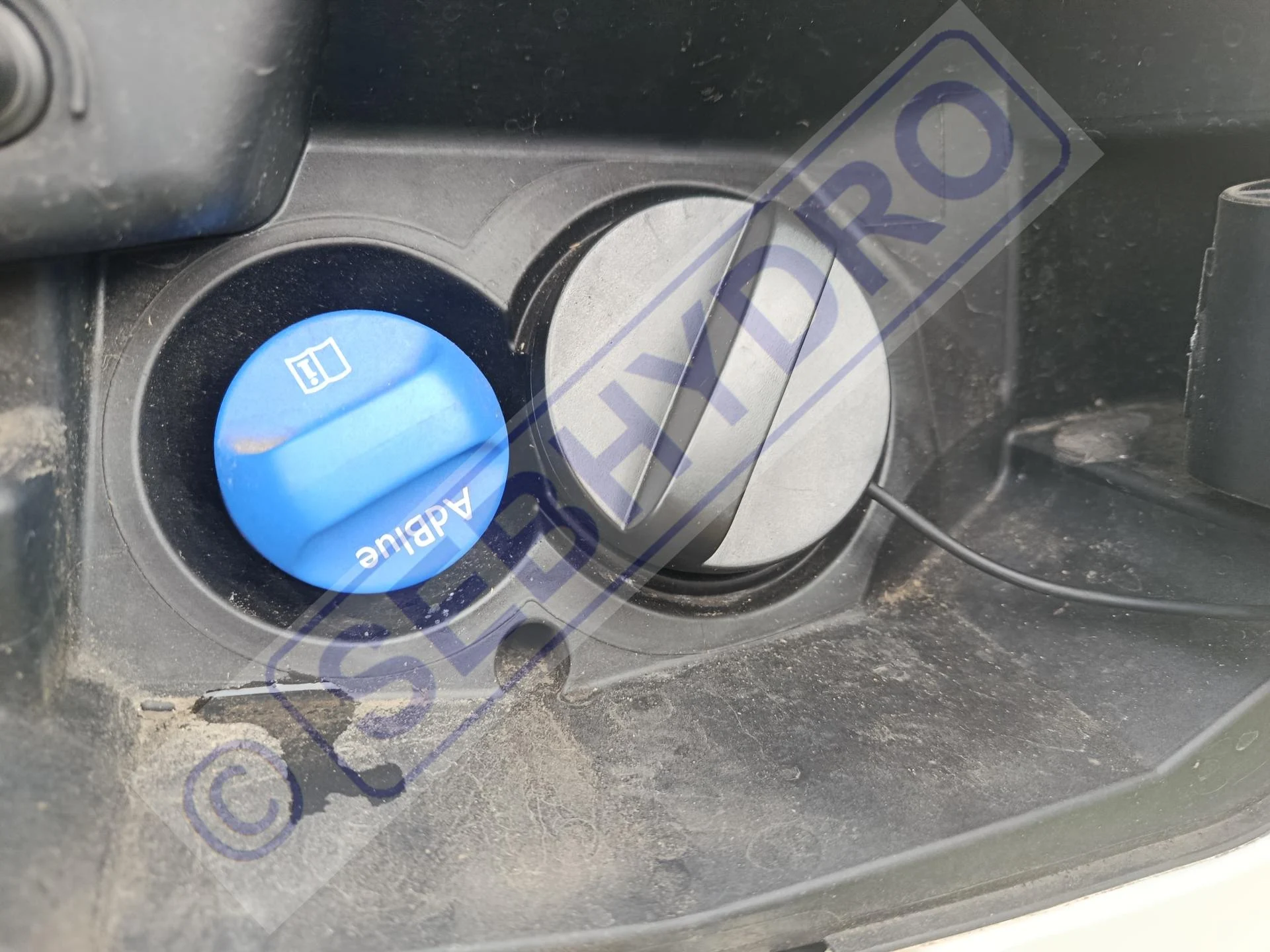

Adblue

Rôle : Le SCR est la technologie la plus efficace pour réduire les émissions d'oxydes d'azote (NOx) sur les véhicules diesel modernes (norme Euro 6 et au-delà).

  • Fonctionnement : Un liquide appelé AdBlue (une solution aqueuse d'urée) est injecté dans la ligne d'échappement en amont du catalyseur SCR. Sous l'effet de la chaleur des gaz d'échappement, l'AdBlue se décompose en ammoniac (NH3). Dans le catalyseur SCR (qui contient généralement du vanadium et du titane), l'ammoniac réagit avec les oxydes d'azote (NOx), les transformant en azote (N2) inoffensif et en vapeur d'eau (H2O).
  • Avantages : Le SCR permet une réduction drastique des NOx sans compromettre les performances du moteur.
  • Particularité : Le système nécessite un réservoir d'AdBlue qui doit être régulièrement rempli par l'utilisateur.

En résumé, le cycle de dépollution d'un moteur diesel moderne est un processus en plusieurs étapes :

  1. Vanne EGR : Réduit la formation de NOx en abaissant la température de combustion.
  2. Catalyseur d'Oxydation Diesel (DOC) : Oxyde le CO et les HC, et prépare les NOx pour le SCR et la régénération du FAP.
  3. Filtre à Particules (FAP) : Piège les particules fines et les brûle régulièrement via des cycles de régénération.
  4. Système SCR avec AdBlue : Convertit les NOx restants en azote et en eau.

Ces systèmes sont gérés par le calculateur moteur, qui surveille en permanence les niveaux de polluants et les conditions de fonctionnement pour optimiser le processus de dépollution. Un entretien régulier du véhicule et l'utilisation de carburants et d'additifs de qualité sont essentiels pour garantir l'efficacité de ces systèmes et prolonger leur durée de vie.
